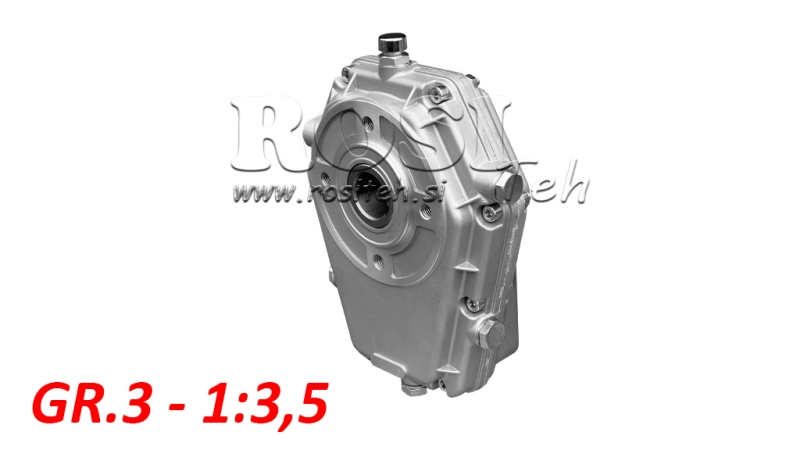

ΚΙΒΩΤΙΟ GR.3 -1:3 ΑΞΟΝΑΣ

ΔΙΑΣΤΑΣΕΙΣ

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

1. Προοριζόμενη χρήση

Το κιβώτιο ταχυτήτων είναι μια μηχανική μετάδοση που αυξάνει την περιστροφική ταχύτητα του άξονα εξόδου και επιτρέπει τη λειτουργία μιας υδραυλικής αντλίας γραναζιών μέσω του άξονα PTO του τρακτέρ.

Χρησιμοποιείται για την κίνηση:

- υδραυλικών μονάδων,

- δασικών βαρούλκων,

- τεμαχιστών ξύλου,

- άλλου υδραυλικού εξοπλισμού.

2. Θέση εγκατάστασης

Το κιβώτιο ταχυτήτων πρέπει να εγκατασταθεί στη σωστή θέση λειτουργίας για να διασφαλιστεί η σωστή λίπανση των γραναζιών. Συνιστάται οριζόντια εγκατάσταση, έτσι ώστε η αντλία και το κιβώτιο να ευθυγραμμίζονται οριζόντια.

Σημαντικό:

- το κιβώτιο πρέπει πάντα να εγκαθίσταται έτσι ώστε το λάδι μέσα στην κασέτα να έρχεται σε επαφή με την μετάδοση γραναζιών,

- η μακροχρόνια λειτουργία σε ανεστραμμένη θέση δεν επιτρέπεται,

- το κιβώτιο πρέπει να υποστηρίζεται μηχανικά (να μην κρέμεται μόνο από τον άξονα PTO).

3. Κατεύθυνση περιστροφής

Πριν από την εγκατάσταση, ελέγξτε την κατεύθυνση περιστροφής του άξονα PTO και την απαιτούμενη κατεύθυνση περιστροφής της υδραυλικής αντλίας.

Η λανθασμένη κατεύθυνση περιστροφής μπορεί να προκαλέσει βλάβη στην αντλία, αποτυχία στεγανοποίησης και κακή ροή λαδιού.

4. Λίπανση με λάδι

Το κιβώτιο ταχυτήτων πρέπει να λιπαίνεται συνεχώς με λάδι μέσα στην κασέτα για να εξασφαλίζεται η σωστή λειτουργία των γραναζιών. Το συνιστώμενο λιπαντικό είναι λάδι γραναζιών SAE 90.

Το κιβώτιο ταχυτήτων πρέπει να γεμίζει με λάδι έως το επίπεδο ελέγχου.

Πριν από την πρώτη χρήση, αφαιρέστε το πώμα πλήρωσης, γεμίστε τη μονάδα με λάδι έως το σημάδι επιπέδου και κλείστε το πώμα.

Πριν από κάθε χρήση, ελέγξτε το επίπεδο λαδιού. Η πρώτη αλλαγή λαδιού συνιστάται μετά από 50 ώρες λειτουργίας και στη συνέχεια κάθε 1500 ώρες λειτουργίας ή μία φορά ετησίως.

5. Θερμοκρασία λειτουργίας

Η κανονική θερμοκρασία λειτουργίας του περιβλήματος του κιβωτίου είναι μεταξύ 50 και 80°C. Εάν υπερβεί τους 90°C, ελέγξτε το επίπεδο λαδιού, το φορτίο και την ευθυγράμμιση.

6. Συντήρηση και πιθανές βλάβες
