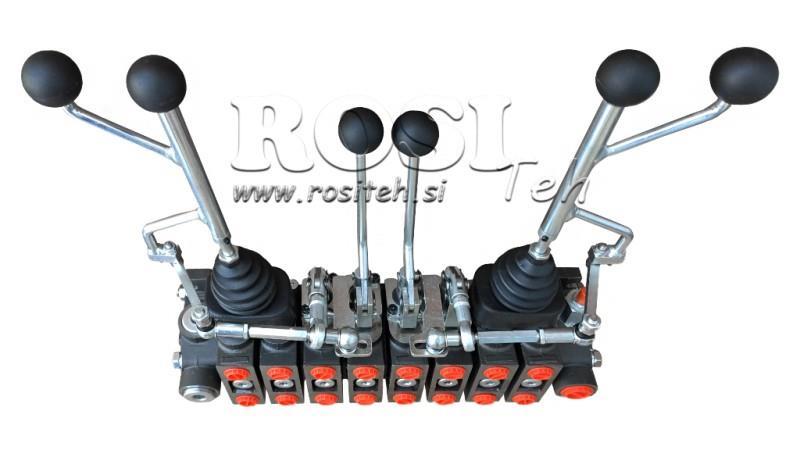

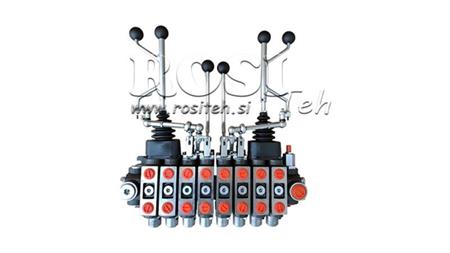

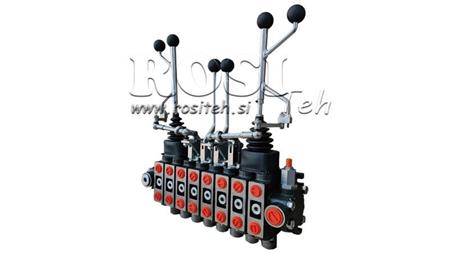

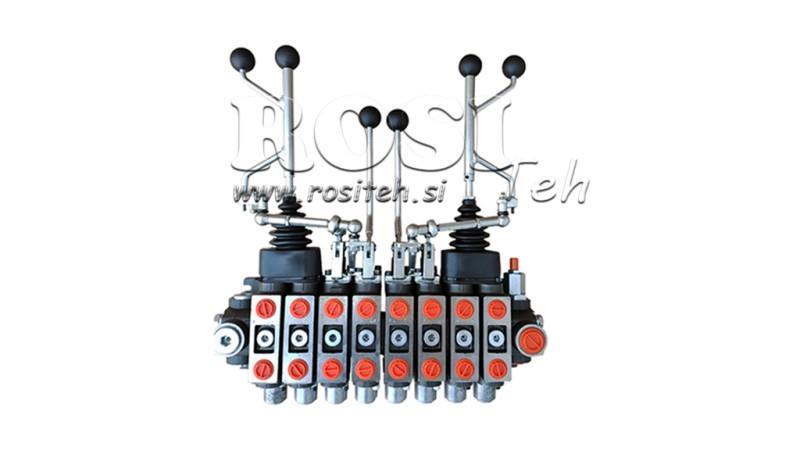

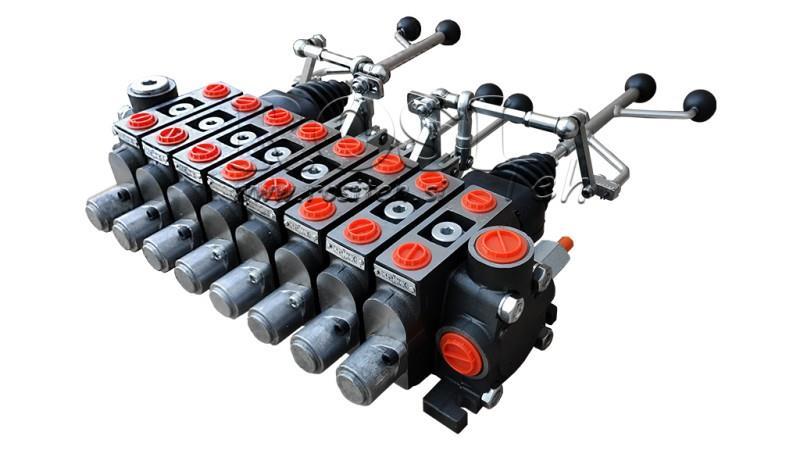

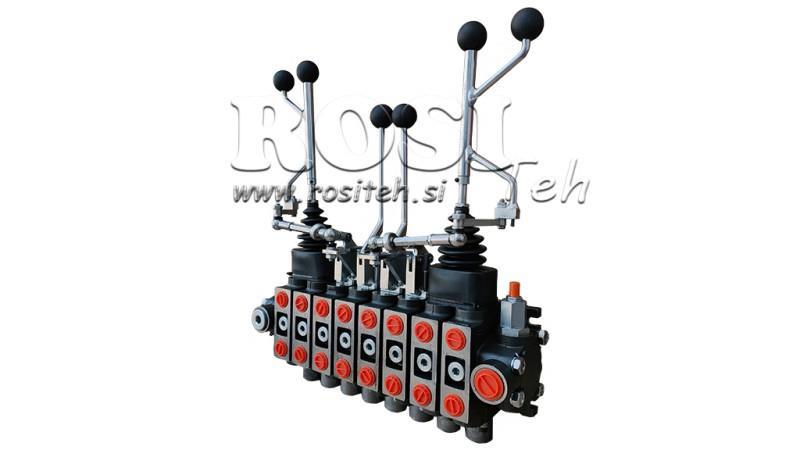

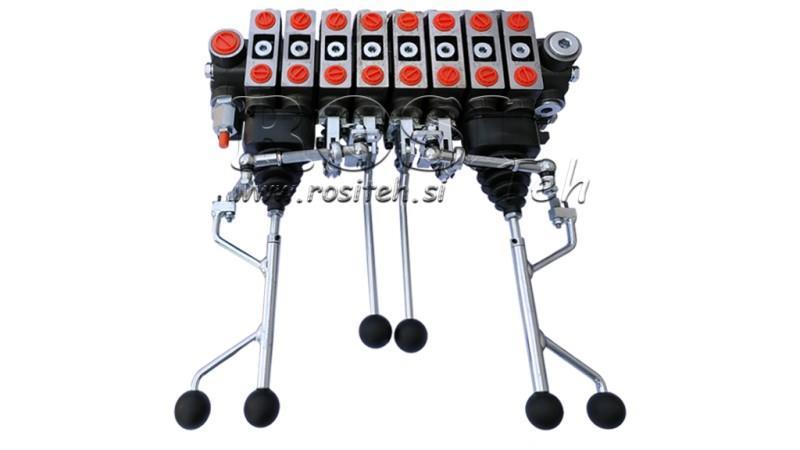

ΥΔΡΑΥΛΙΚΗ ΒΑΛΒΙΔΑ HIAB 8XPC70 + 2X EURO JOYSTICK 3 ΘΕΣΕΙΣ

Γενική περιγραφή:

Ο χειροκίνητος ή μηχανικός υδραυλικός βαλβίδας РC70 είναι προορισμένος για τη διανομή και τον έλεγχο της ροής εργασίας μεταξύ της υδραυλικής αντλίας και των υδραυλικών κυλίνδρων.
Η υδραυλική βαλβίδα χρησιμοποιείται για δασοκομικές ρυμουλκούμενες - (HIAB).

Συντίθεται σε μπλοκ 8 τμημάτων.

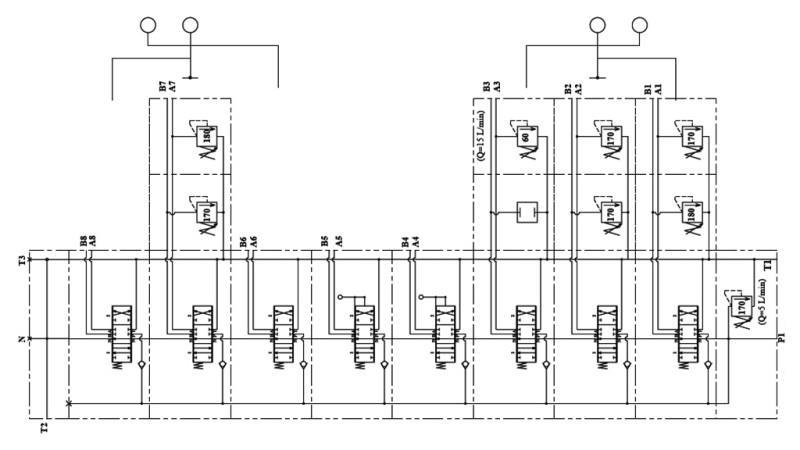

Λειτουργία:

Όλες οι υδραυλικές βαλβίδες είναι εξοπλισμένες με βαλβίδα ασφαλείας. Σε ουδέτερη θέση (λαβή στη μέση) το λάδι κυκλοφορεί μέσω της βαλβίδας. Με την αλλαγή της λαβής προς μία ή την άλλη κατεύθυνση, η υδραυλική βαλβίδα προκαλεί κίνηση του κυλίνδρου ή περιστροφή του υδραυλικού κινητήρα προς μία ή την άλλη κατεύθυνση. Με την απελευθέρωση της λαβής, αυτή επιστρέφει αυτόματα στην ουδέτερη θέση, ο υδραυλικός κινητήρας ή ο κύλινδρος σταματά στη τρέχουσα θέση, και το λάδι κυκλοφορεί ξανά μέσω της βαλβίδας. Είναι δυνατή η χρήση του λεγόμενου στοιχείου 'closed center', το οποίο αλλάζει τη βαλβίδα έτσι ώστε σε ουδέτερη θέση το λάδι να μην κυκλοφορεί μέσω της βαλβίδας ή αυτή η βαλβίδα δεν είναι πλέον ροής. Κατά τη χρήση ή σύνδεση άλλων βαλβίδων, είναι απαραίτητο να χρησιμοποιηθεί το μέλος 'carry over', το οποίο επιτρέπει την τροφοδοσία λαδιού και για άλλες βαλβίδες.

Στις βαλβίδες με βίδες για λειτουργία πλωτού κυλίνδρου, αυτή επιτρέπει στον κύλινδρο ελεύθερη ροή λαδιού, πράγμα που σημαίνει ότι ο κύλινδρος κινείται ελεύθερα (ή το χιονοδρομικό εργαλείο προσαρμόζεται στο έδαφος).

Οι βαλβίδες με βίδες για μονό κυλίνδρου προορίζονται για μονό κυλίνδρου.

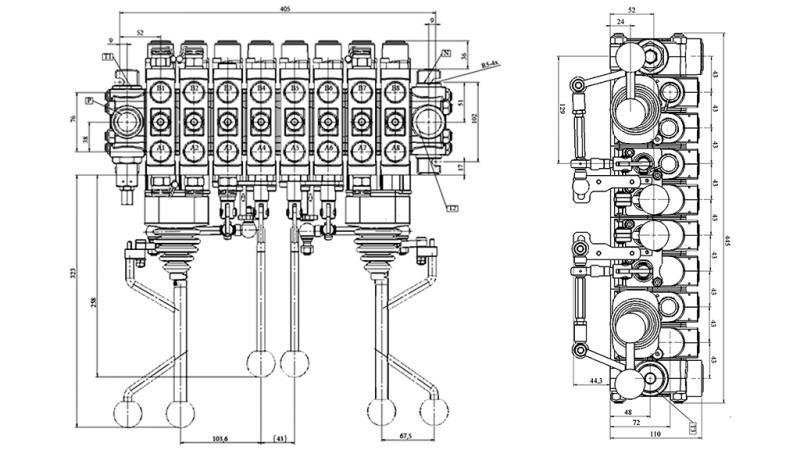

Κατασκευή:

РC70 είναι μονομπλόκ διανομής βαλβίδα. Κατασκευάζεται από χυτοσίδηρο EN-GJL300. Οι βίδες είναι κατασκευασμένες από ανθρακούχο χάλυβα και είναι σκληρές χρωματισμένες.

Συνδέσεις:

Η βίδα είναι βιδωμένη με δύο βίδες M10.
