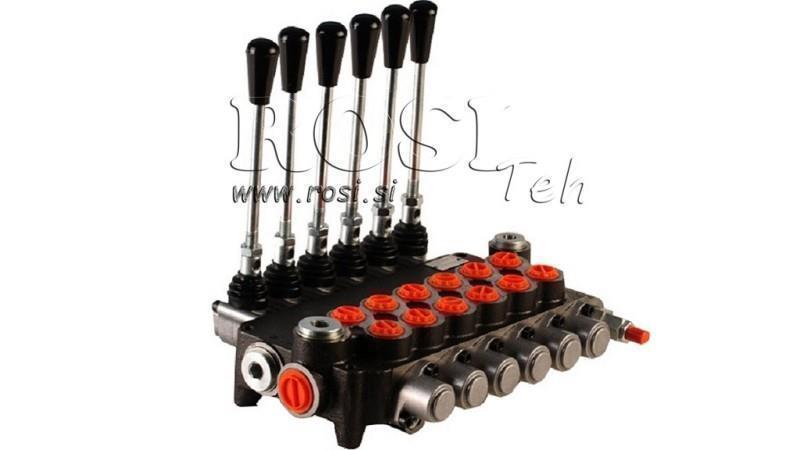

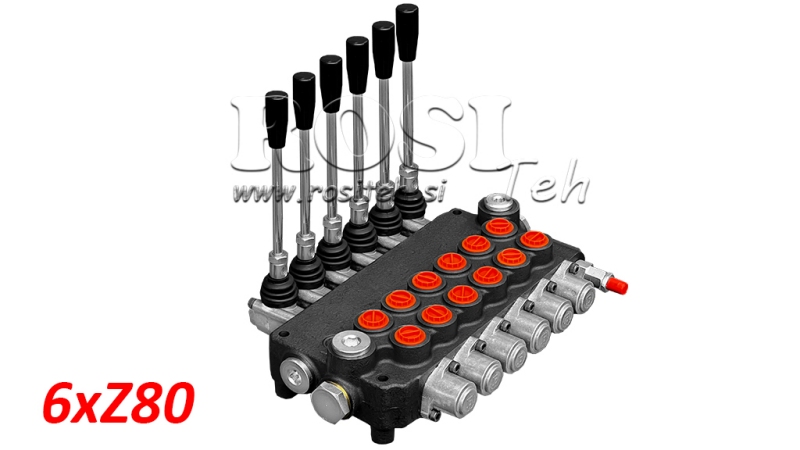

ΧΕΙΡΟΚΙΝΗΤΟ ΥΔΡΑΥΛΙΚΗ ΒΑΛΒΙΔΑ ΜΟΝΟΜΠΛΟΚ 6xZ80
| Τεχνικές πληροφορίες | |
| Προμηθευτής: | Βουλγαρία |
| Επιστροφή ή αντικατάσταση: | 14 ημέρες |
| Εγγύηση: | 6 μήνες |
| Βάρος προϊόντος: | 15,9 kg |
| Τύπος βαλβίδας: | Μονομπλόκ Z80 |
| Ονομαστική παροχή: | 80 L/min |
| Αριθμός τμημάτων: | 6 |
| Υλικό σώματος: | Χυτοσίδηρος |
| Υλικό συρταριού: | Ανθρακούχος χάλυβας (διάμετρος 18 mm) |
| Χειρισμός: | Μηχανικός (μέσω μοχλού ελέγχου) |
| Υδραυλικό κύκλωμα: | Παράλληλο |
| Μέγ. πίεση (θύρα T): | 35 bar (πίεση επιστροφής) |
| Μέγ. πίεση (θύρα P): | 315 bar (πίεση εισόδου) |
| Μέγ. πίεση (θύρες A και B): | 315 bar (πίεση εργασίας) |
| Εργοστασιακά ρυθμισμένη βαλβίδα ανακούφισης πίεσης: | 180 bar |
| Εύρος ρύθμισης βαλβίδας ανακούφισης πίεσης: | 120-250 bar |
| Εσωτερική διαρροή: | 8 cm³/min σε Δp = 100 bar στους 40°C |
| Θερμοκρασία λειτουργίας: | -40°C έως +60°C |
| Θερμοκρασία λειτουργίας λαδιού: | -20°C έως +80°C με στεγανοποιήσεις NBR, -20°C έως +100°C με στεγανοποιήσεις FPM |
| Ιξώδες λαδιού: | 15–75 mm²/s (συνιστώμενο) |
Περιγραφή
Οι υδραυλικές μονομπλόκ βαλβίδες Z80 έχουν σχεδιαστεί για αξιόπιστο και ακριβή έλεγχο της ροής υδραυλικού λαδιού μεταξύ της αντλίας και των υδραυλικών ενεργοποιητών. Διατίθενται σε εκδόσεις με 1 έως 6 τμήματα, επιτρέποντας τον έλεγχο μίας έως έξι ανεξάρτητων υδραυλικών λειτουργιών, ανάλογα με τις απαιτήσεις του συστήματος.
Κάθε τμήμα διαθέτει θύρες εργασίας A και B. Η τυπική έκδοση BSP χρησιμοποιεί σύνδεση G 1/2 για την είσοδο πίεσης P, G 3/4 για τη θύρα επιστροφής T και συνδέσεις G 1/2 για τις θύρες εργασίας A και B. Ανάλογα με την επιλεγμένη διαμόρφωση συρταριού, η βαλβίδα είναι κατάλληλη για τον έλεγχο υδραυλικών κυλίνδρων διπλής ή μονής ενέργειας, υδραυλικών κινητήρων και άλλων υδραυλικών ενεργοποιητών.
Στην έκδοση χειροκίνητου χειρισμού, η βαλβίδα ελέγχεται μηχανικά με μοχλούς. Η μετακίνηση ενός μεμονωμένου μοχλού κατευθύνει το υδραυλικό λάδι προς την αντίστοιχη θύρα εργασίας, ελέγχοντας έτσι την κατεύθυνση κίνησης του συνδεδεμένου ενεργοποιητή. Στην ουδέτερη θέση, η αντίστοιχη υδραυλική λειτουργία δεν ενεργοποιείται.
Κύρια πλεονεκτήματα των βαλβίδων Z80:
- ονομαστική παροχή: 80 l/min,
- μέγιστη πίεση εργασίας: 315 bar,
- διαθέσιμες με 1 έως 6 τμήματα,
- συμπαγής και στιβαρή μονομπλόκ κατασκευή,
- απλός και άμεσος χειροκίνητος χειρισμός,
- ανεξάρτητος έλεγχος μεμονωμένων υδραυλικών λειτουργιών,
- τυπικές υδραυλικές συνδέσεις,
- κατάλληλες για διάφορα κινητά και σταθερά υδραυλικά συστήματα.
Οι βαλβίδες Z80 είναι εξοπλισμένες με κύρια βαλβίδα ανακούφισης πίεσης και αντεπίστροφη βαλβίδα. Διατίθενται σε παράλληλες ή tandem διαμορφώσεις, με προαιρετική σύνδεση Power Beyond (Carry Over) για τη σύνδεση πρόσθετων υδραυλικών βαλβίδων.
Οι υδραυλικές μονομπλόκ βαλβίδες Z80 είναι κατάλληλες για χρήση σε γεωργικά και δασοκομικά μηχανήματα, καθώς και σε διάφορο βιομηχανικό και κινητό υδραυλικό εξοπλισμό. Η επιλογή του κατάλληλου αριθμού τμημάτων και τύπου συρταριού επιτρέπει την προσαρμογή της βαλβίδας στις συγκεκριμένες υδραυλικές λειτουργίες κάθε μηχανήματος ή εφαρμογής.

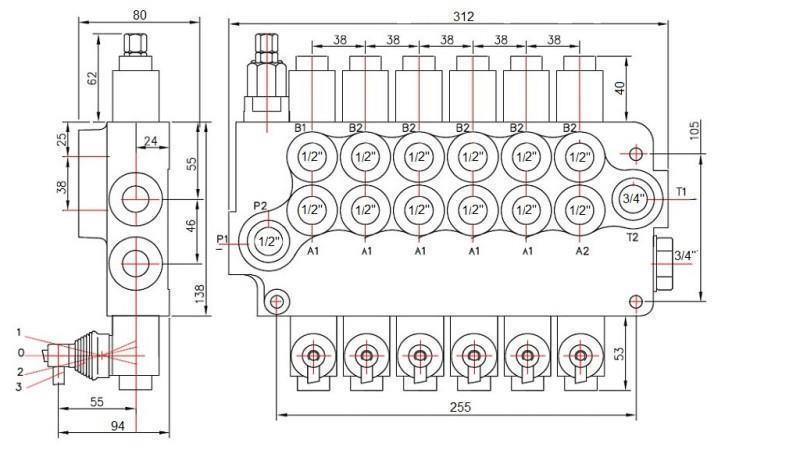

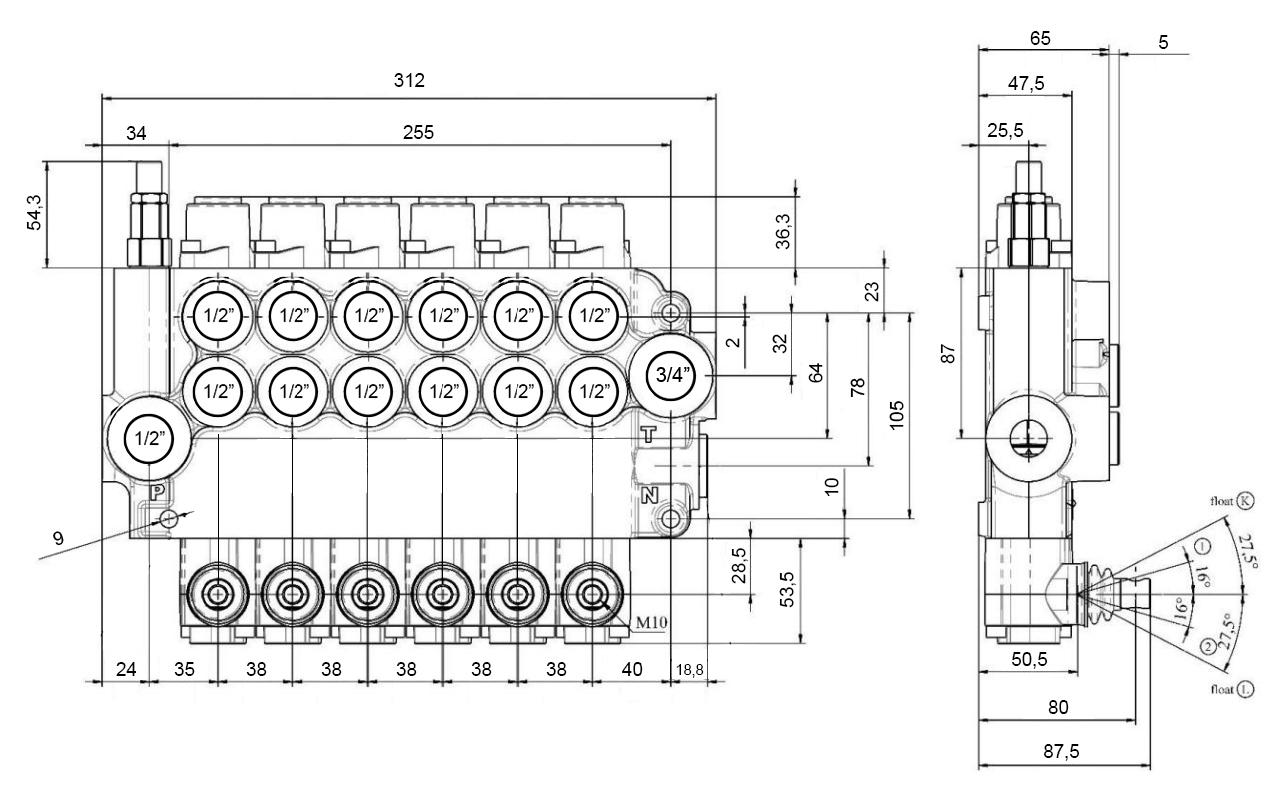

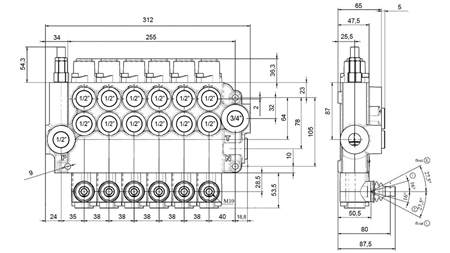

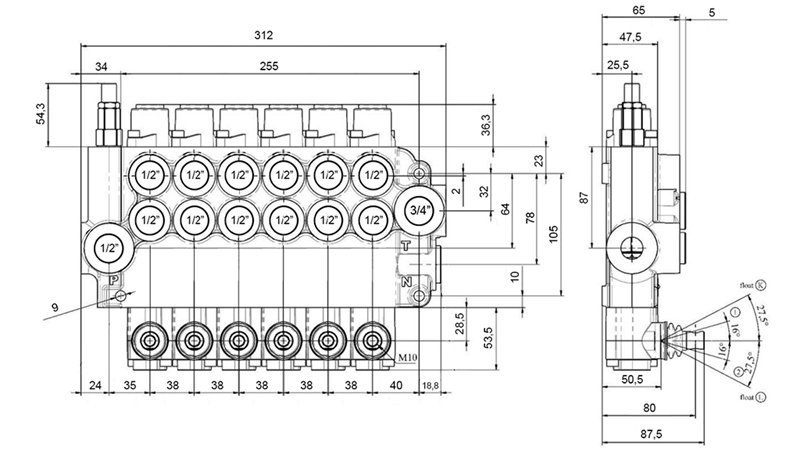

Διαστάσεις

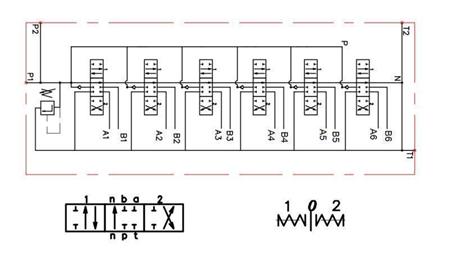

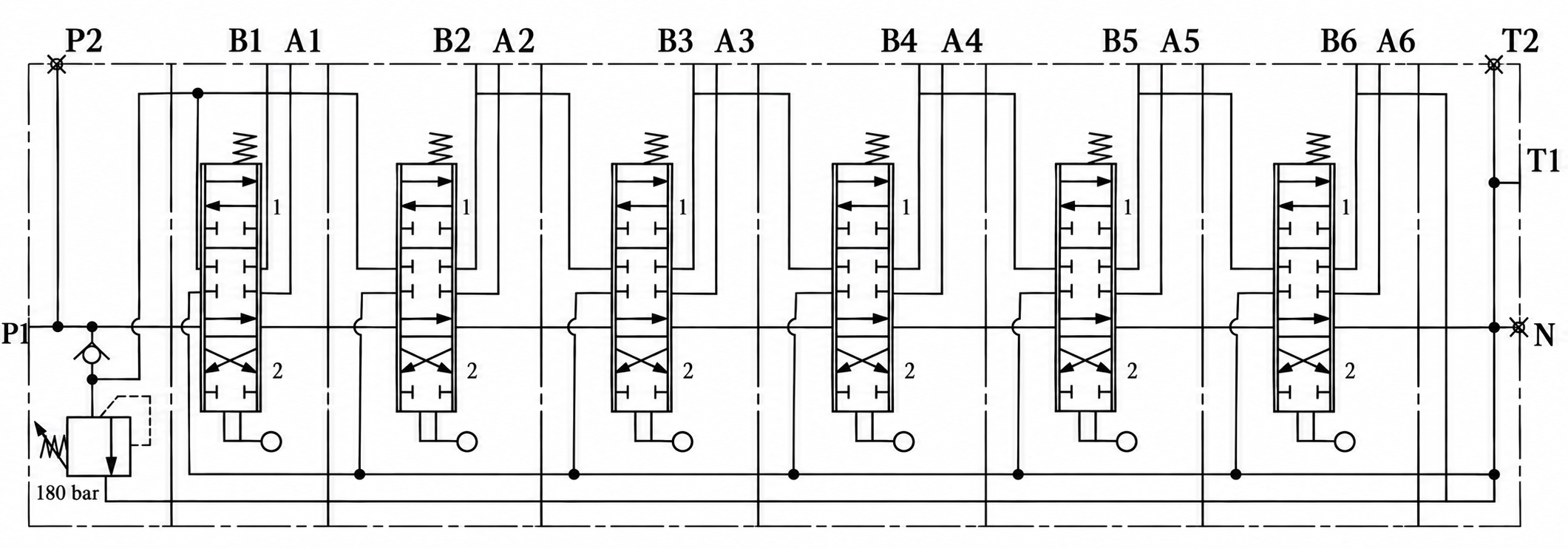

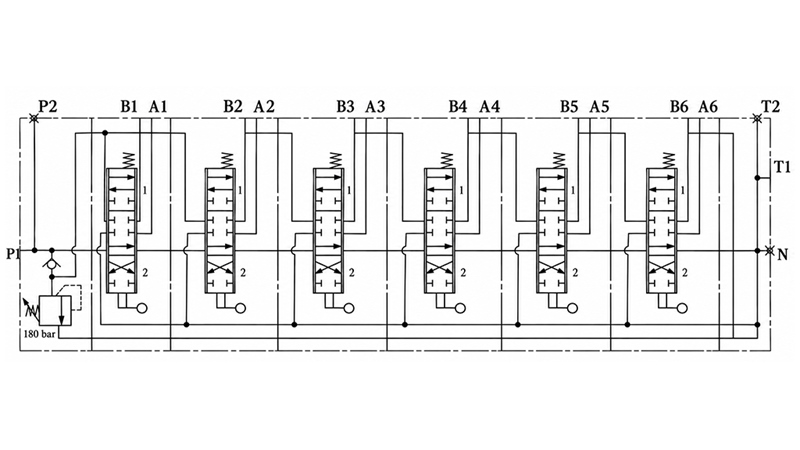

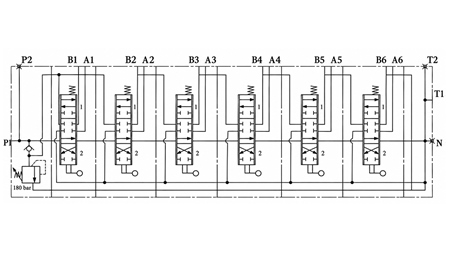

Διάγραμμα υδραυλικού κυκλώματος
