ΧΕΙΡΟΚΙΝΗΤΟ ΥΔΡΑΥΛΙΚΗ ΒΑΛΒΙΔΑ ΜΟΝΟΜΠΛΟΚ 2xZ50 + ΛΕΙΤΟΥΡΓΙΑ ΠΛΕΥΣΗΣ
| Τεχνικές πληροφορίες | |
| Προμηθευτής: | Βουλγαρία |
| Επιστροφή ή αντικατάσταση: | 14 ημέρες |
| Εγγύηση: | 6 μήνες |
| Βάρος προϊόντος: | 4,85 kg |
| Τύπος βαλβίδας: | Μονομπλόκ Z50 με λειτουργία πλεύσης |
| Ονομαστική παροχή: | 50 L/min |
| Αριθμός τμημάτων: | 2 |
| Υλικό σώματος: | Χυτοσίδηρος |
| Υλικό συρταριού: | Ανθρακούχος χάλυβας (διάμετρος 16 mm) |
| Χειρισμός: | Μηχανικός (μέσω μοχλού χειρισμού) |
| Θέσεις μοχλού: | 4 |
| Λειτουργίες: | Διπλής ενέργειας + λειτουργία πλεύσης (FLOAT) |
| Υδραυλικό κύκλωμα: | Παράλληλο |
| Μέγ. πίεση (θύρα T): | 35 bar (πίεση επιστροφής) |
| Μέγ. πίεση (θύρα P): | 315 bar (πίεση εισόδου) |
| Μέγ. πίεση (θύρες A και B): | 315 bar (πίεση εργασίας) |
| Εργοστασιακά ρυθμισμένη βαλβίδα ανακούφισης πίεσης: | 180 bar |
| Εύρος ρύθμισης βαλβίδας ανακούφισης πίεσης: | Ανάλογα με το ελατήριο: 50–120 / 120–250 / 220–315 bar |
| Εσωτερική διαρροή: | 7 cm³/min σε Δp = 100 bar και 40°C |
| Θερμοκρασία λειτουργίας: | -40°C έως +60°C |
| Θερμοκρασία λειτουργίας λαδιού: | -20°C έως +80°C με στεγανοποιητικά NBR |
| Ιξώδες λαδιού: | 15–75 mm²/s (συνιστώμενο) |
Περιγραφή
Ο υδραυλικός μονομπλόκ διανομέας Z50 με λειτουργία πλεύσης έχει σχεδιαστεί για αξιόπιστο και ακριβή χειροκίνητο έλεγχο της ροής υδραυλικού λαδιού μεταξύ της αντλίας και του υδραυλικού ενεργοποιητή. Βασικό χαρακτηριστικό αυτής της έκδοσης είναι η πρόσθετη θέση πλεύσης (FLOAT), η οποία επιτρέπει στον συνδεδεμένο υδραυλικό κύλινδρο να κινείται ελεύθερα.
Το τμήμα διαθέτει θύρες εργασίας A και B με σπειρώματα G 3/8" για τη σύνδεση υδραυλικού κυλίνδρου ή άλλου υδραυλικού ενεργοποιητή διπλής ενέργειας. Η κύρια θύρα πίεσης P και η θύρα επιστροφής T διαθέτουν σπειρώματα G 1/2".
Η βαλβίδα λειτουργεί μηχανικά μέσω μοχλού. Εκτός από τον τυπικό αμφίδρομο έλεγχο κυλίνδρου, η βαλβίδα διαθέτει επίσης θέση πλεύσης. Όταν ο μοχλός μετακινηθεί στη θέση πλεύσης, οι θύρες A και B συνδέονται με τη γραμμή επιστροφής T, επιτρέποντας στο έμβολο του υδραυλικού κυλίνδρου να κινείται ελεύθερα και προς τις δύο κατευθύνσεις υπό την επίδραση εξωτερικών δυνάμεων.
Η λειτουργία πλεύσης είναι ιδιαίτερα χρήσιμη για παρελκόμενα που πρέπει να ακολουθούν το ανάγλυφο του εδάφους ή την επιφάνεια του εδάφους κατά τη λειτουργία, καθώς ο υδραυλικός κύλινδρος δεν συγκρατεί το παρελκόμενο σε σταθερή θέση όταν η λειτουργία πλεύσης είναι ενεργοποιημένη.
Κύρια πλεονεκτήματα της έκδοσης Z50 + F:
- πρόσθετη λειτουργία πλεύσης (FLOAT),
- ελεύθερη κίνηση του υδραυλικού κυλίνδρου στη θέση πλεύσης,
- κατάλληλο για παρελκόμενα που πρέπει να ακολουθούν το ανάγλυφο του εδάφους,
- απλός μηχανικός χειρισμός με μοχλό,
- ενσωματωμένη βαλβίδα ανακούφισης πίεσης,
- στιβαρή μονομπλόκ κατασκευή.
Ο υδραυλικός διανομέας Z50 με λειτουργία πλεύσης είναι κατάλληλος για χρήση σε γεωργικά, δασικά και άλλα κινητά υδραυλικά μηχανήματα, όπου, εκτός από τον τυπικό έλεγχο διπλής ενέργειας, απαιτείται ελεύθερη κίνηση του υδραυλικού κυλίνδρου.

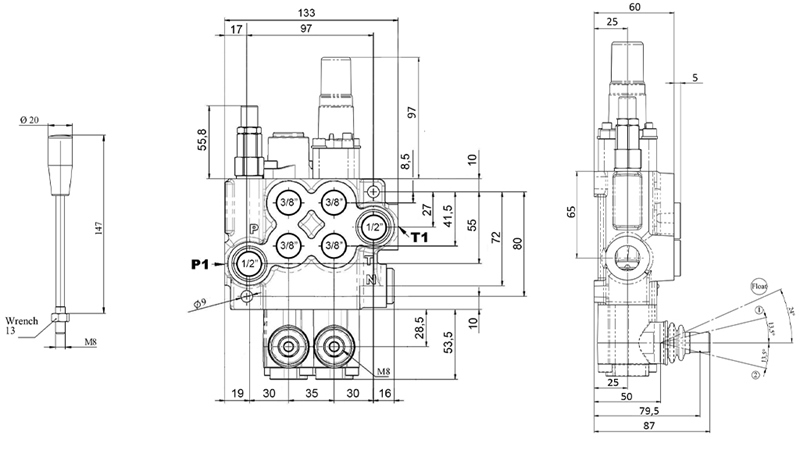

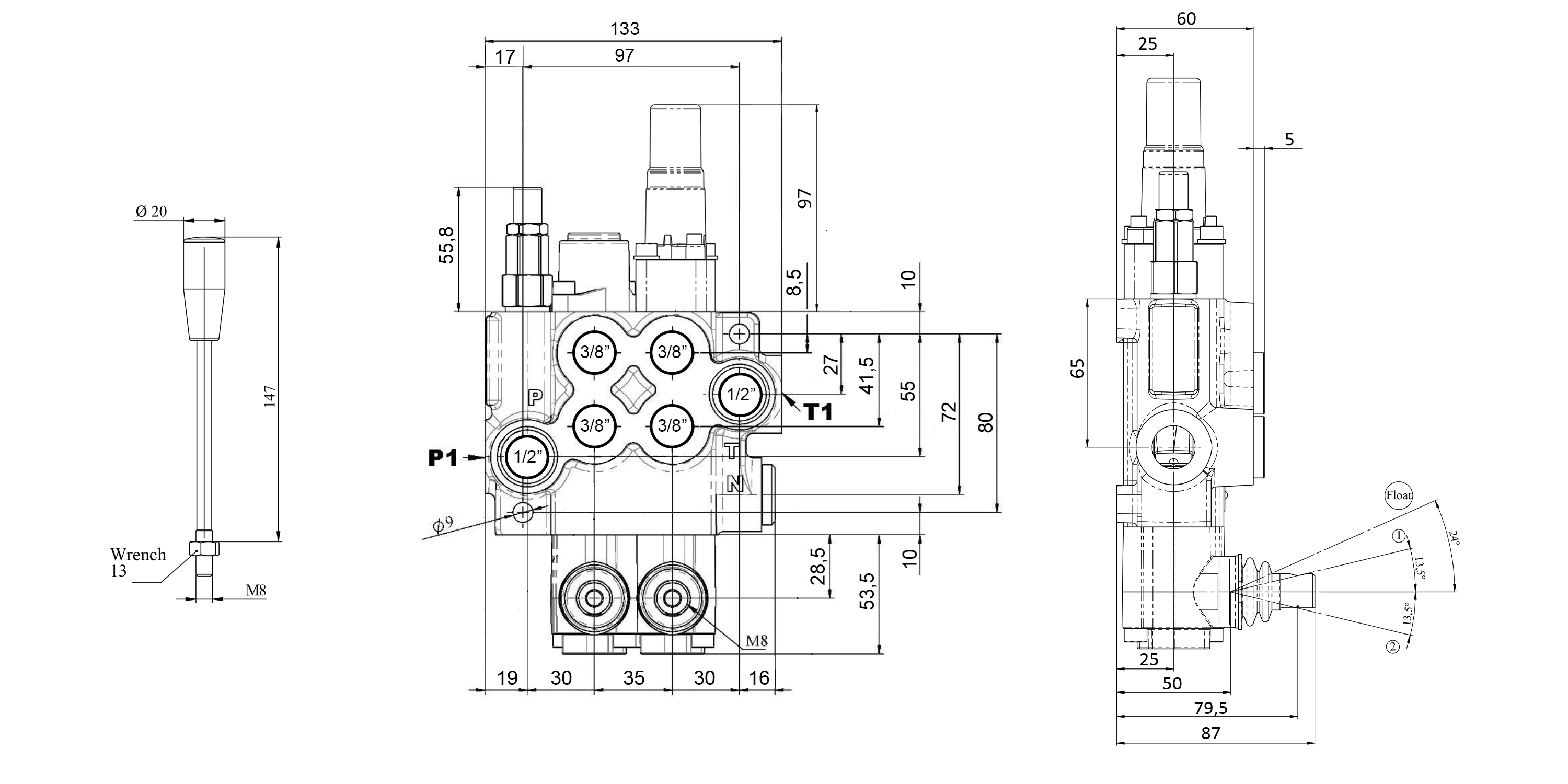

Διαστάσεις

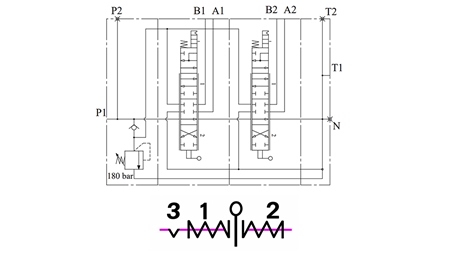

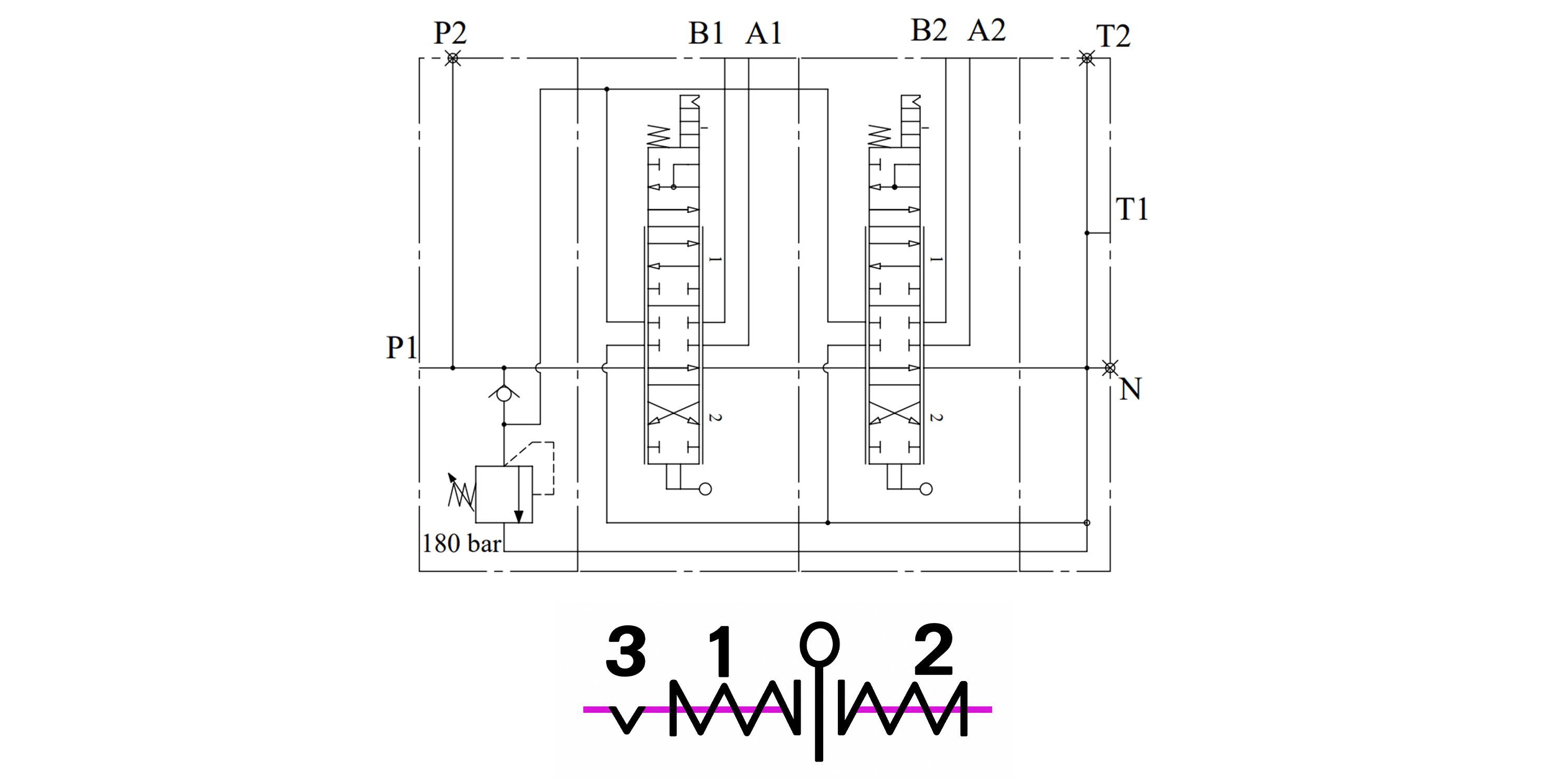

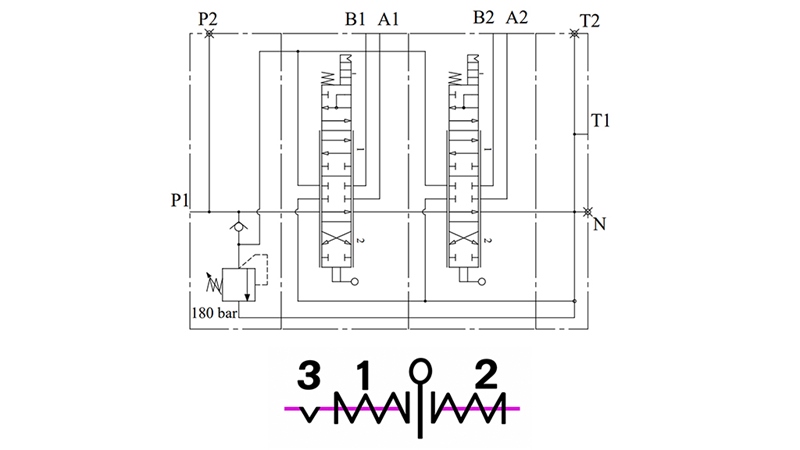

Διάγραμμα υδραυλικού κυκλώματος
