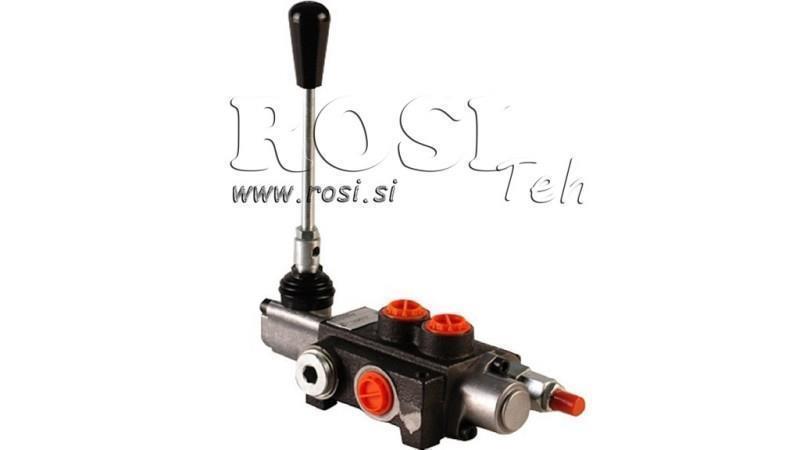

ΧΕΙΡΟΚΙΝΗΤΟ ΥΔΡΑΥΛΙΚΗ ΒΑΛΒΙΔΑ ΜΟΝΟΜΠΛΟΚ 1xZ50
| Τεχνικές πληροφορίες | |
| Προμηθευτής: | Βουλγαρία |
| Επιστροφή ή ανταλλαγή: | 14 ημέρες |
| Εγγύηση: | 6 μήνες |
| Βάρος προϊόντος: | 2,5 kg |
| Τύπος βαλβίδας: | μονομπλόκ Z50 |
| Ονομαστική παροχή: | 50 L/min |
| Αριθμός τμημάτων: | 1 |
| Υλικό σώματος: | Χυτοσίδηρος |
| Υλικό συρταριού: | Ανθρακούχος χάλυβας (διάμετρος 16 mm) |
| Χειρισμός: | Μηχανικός (μέσω μοχλού χειρισμού) |
| Υδραυλικό κύκλωμα: | Παράλληλο |
| Μέγ. πίεση (θύρα T): | 35 bar (πίεση επιστροφής) |
| Μέγ. πίεση (θύρα P): | 315 bar (πίεση εισόδου) |
| Μέγ. πίεση (θύρες A και B): | 315 bar (πίεση εργασίας) |
| Εργοστασιακά ρυθμισμένη βαλβίδα ανακούφισης πίεσης: | 180 bar |
| Εύρος ρύθμισης βαλβίδας ανακούφισης πίεσης: | Ανάλογα με το ελατήριο: 50–120 / 120–250 / 220–315 bar |
| Εσωτερική διαρροή: | 7 cm³/min σε Δp = 100 bar και 40°C |
| Θερμοκρασία λειτουργίας: | -40°C έως +60°C |
| Θερμοκρασία λειτουργίας λαδιού: | -20°C έως +80°C με στεγανοποιήσεις NBR |
| Ιξώδες λαδιού: | 15–75 mm²/s (συνιστώμενο) |
Περιγραφή
Οι υδραυλικοί μονομπλόκ διανομείς κατεύθυνσης Z50 έχουν σχεδιαστεί για αξιόπιστο και ακριβή χειροκίνητο έλεγχο της ροής υδραυλικού λαδιού μεταξύ της αντλίας και των υδραυλικών ενεργοποιητών. Διατίθενται σε εκδόσεις με 1 έως 7 τμήματα, επιτρέποντας τον έλεγχο μίας έως επτά ανεξάρτητων υδραυλικών λειτουργιών, ανάλογα με τις απαιτήσεις του υδραυλικού συστήματος.
Κάθε τμήμα διαθέτει θύρες εργασίας A και B με σπειρώματα G 3/8" για σύνδεση υδραυλικού κυλίνδρου, υδραυλικού κινητήρα ή άλλου υδραυλικού ενεργοποιητή διπλής ενέργειας. Η κύρια θύρα πίεσης P και η θύρα επιστροφής T διαθέτουν σπειρώματα G 1/2".
Η βαλβίδα λειτουργεί μηχανικά μέσω μοχλών χειρισμού. Η μετακίνηση ενός μεμονωμένου μοχλού κατευθύνει το υδραυλικό λάδι προς τη μία ή την άλλη θύρα εργασίας, ελέγχοντας την κατεύθυνση κίνησης του συνδεδεμένου ενεργοποιητή. Στην ουδέτερη θέση, η αντίστοιχη υδραυλική λειτουργία δεν ενεργοποιείται.
Κύρια πλεονεκτήματα των βαλβίδων Z50:
- διατίθενται με 1 έως 7 τμήματα,
- συμπαγής μονομπλόκ σχεδίαση,
- απλός και άμεσος χειροκίνητος χειρισμός,
- ανεξάρτητος έλεγχος μεμονωμένων υδραυλικών λειτουργιών,
- τυποποιημένες υδραυλικές συνδέσεις,
- στιβαρή κατασκευή για χρήση σε γεωργικά και μηχανήματα έργου.
Οι υδραυλικές μονομπλόκ βαλβίδες Z50 είναι κατάλληλες για χρήση σε γεωργικά και δασικά μηχανήματα, καθώς και σε διάφορους βιομηχανικούς και κινητούς υδραυλικούς εξοπλισμούς. Η επιλογή του κατάλληλου αριθμού τμημάτων επιτρέπει την προσαρμογή της βαλβίδας στον αριθμό των υδραυλικών λειτουργιών που απαιτούνται από ένα συγκεκριμένο μηχάνημα ή εφαρμογή.

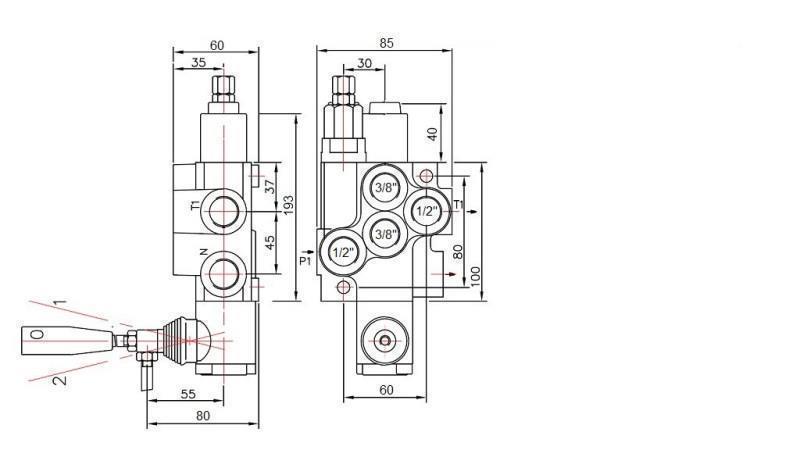

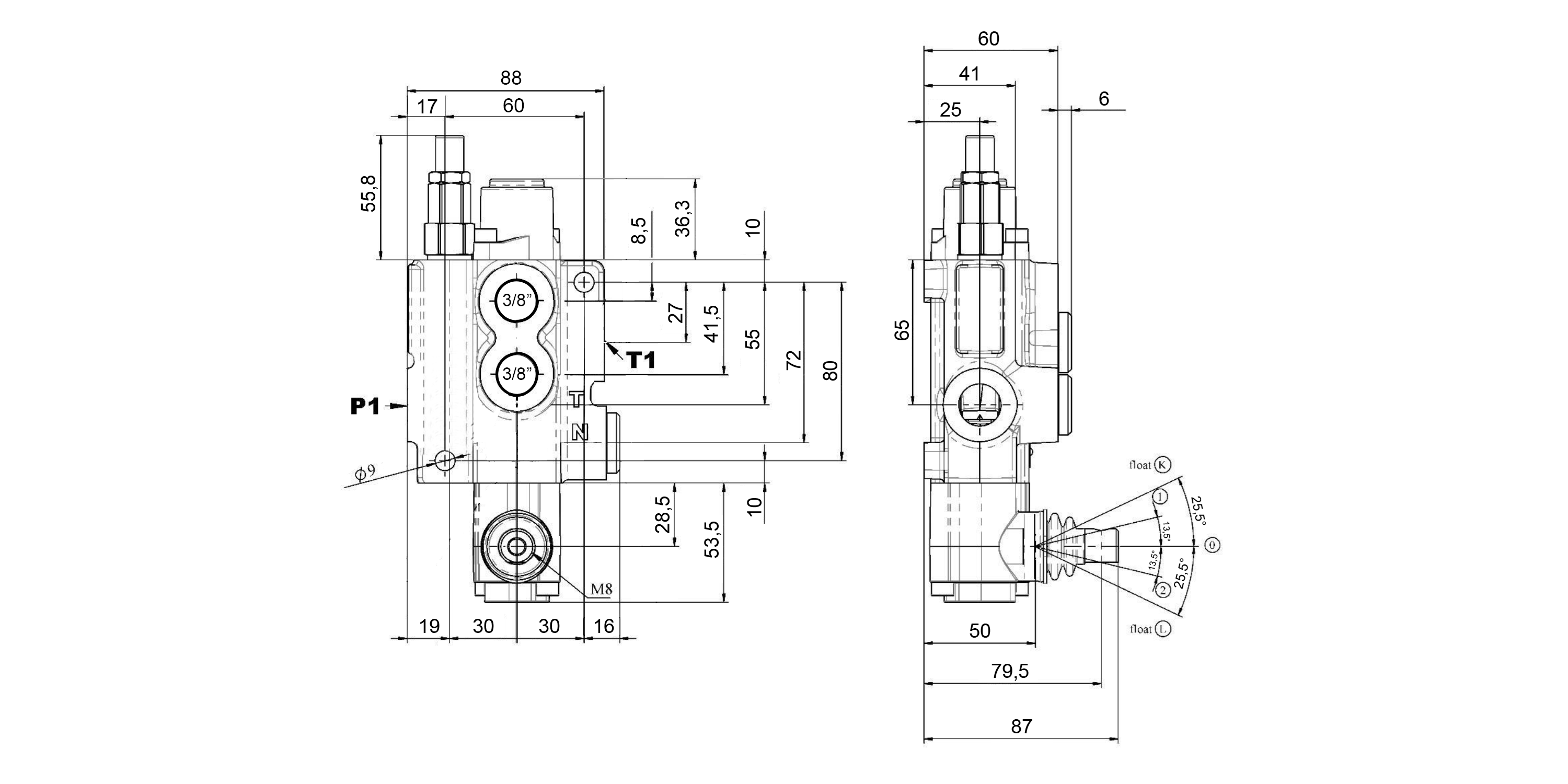

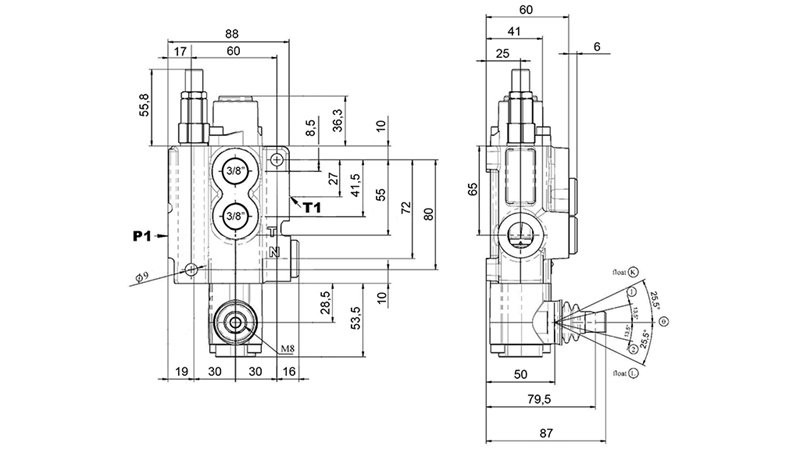

Διαστάσεις

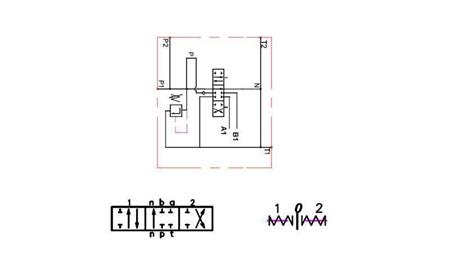

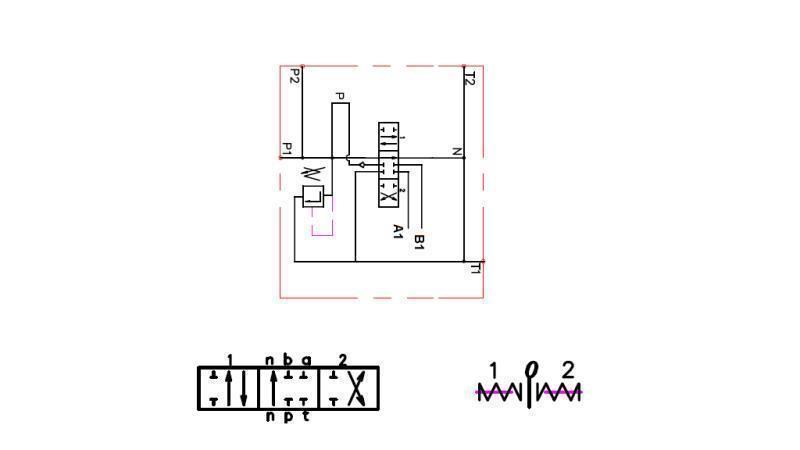

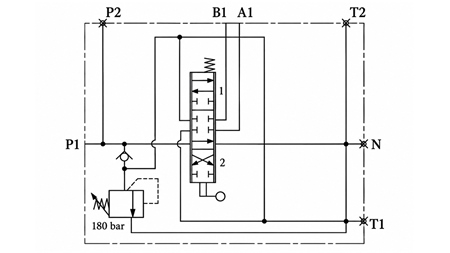

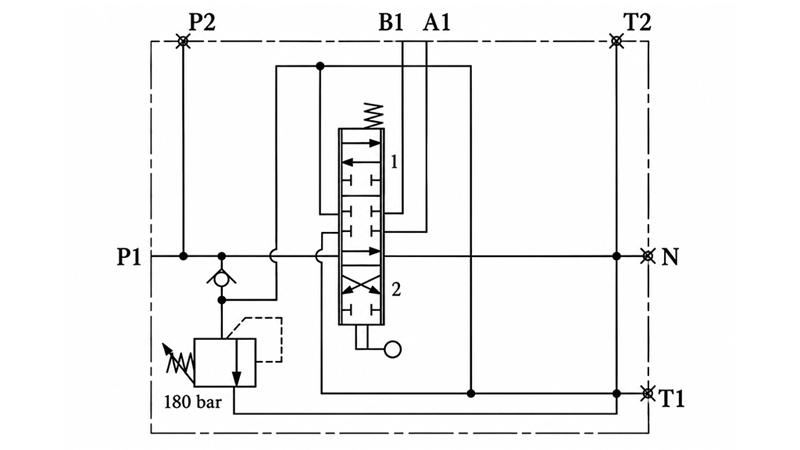

Διάγραμμα υδραυλικού κυκλώματος
