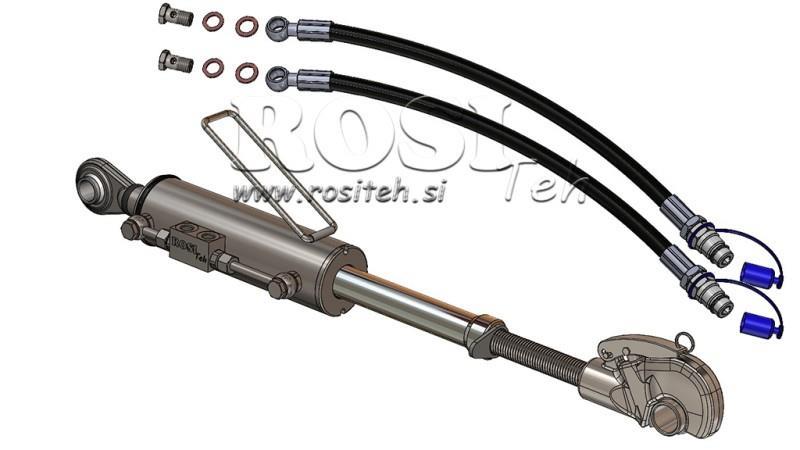

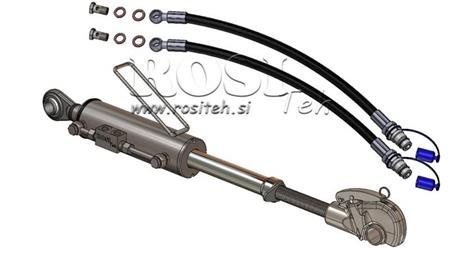

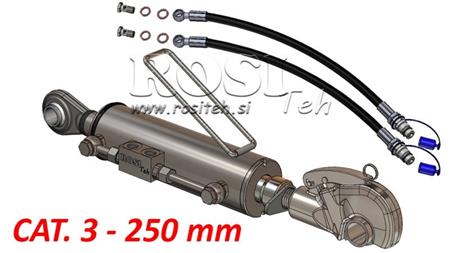

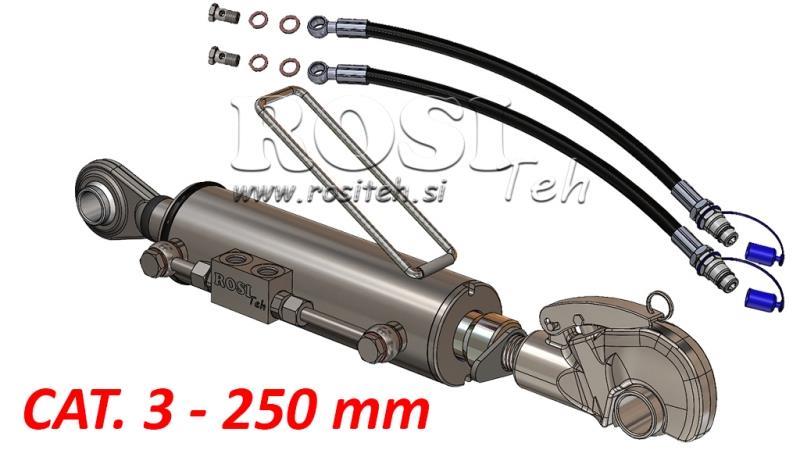

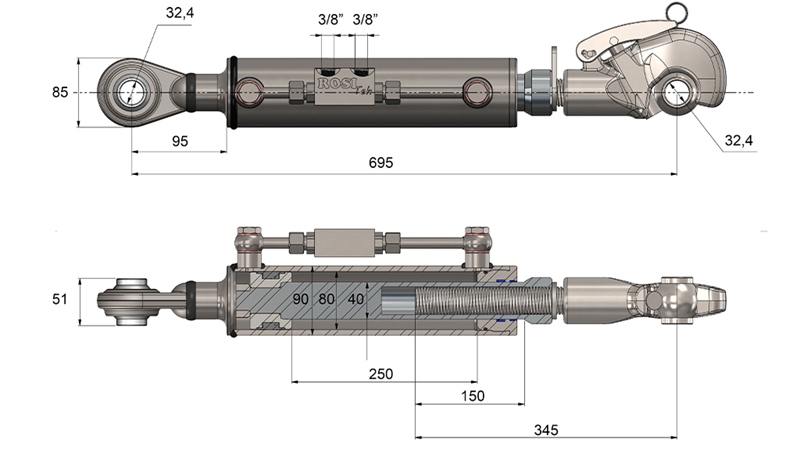

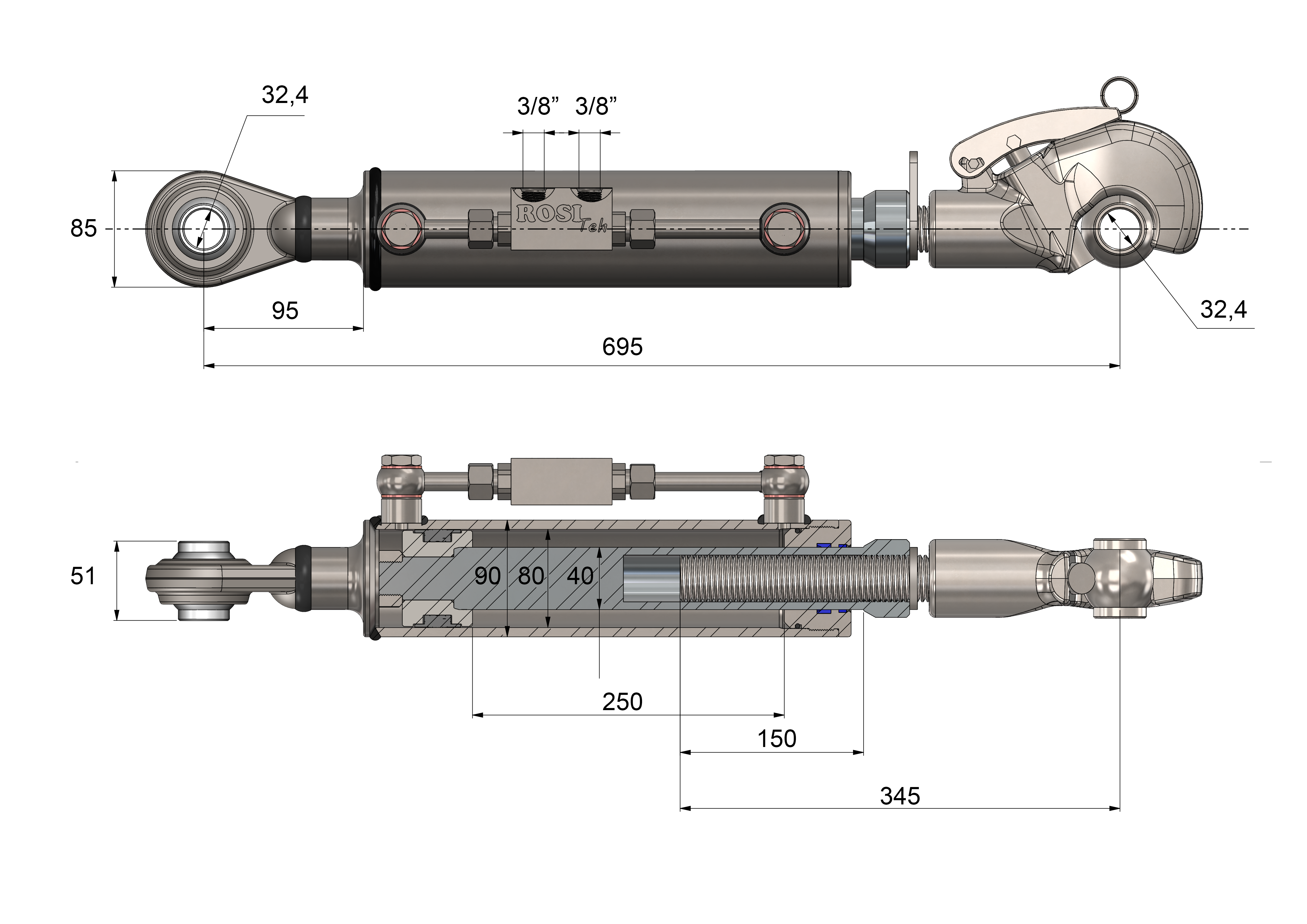

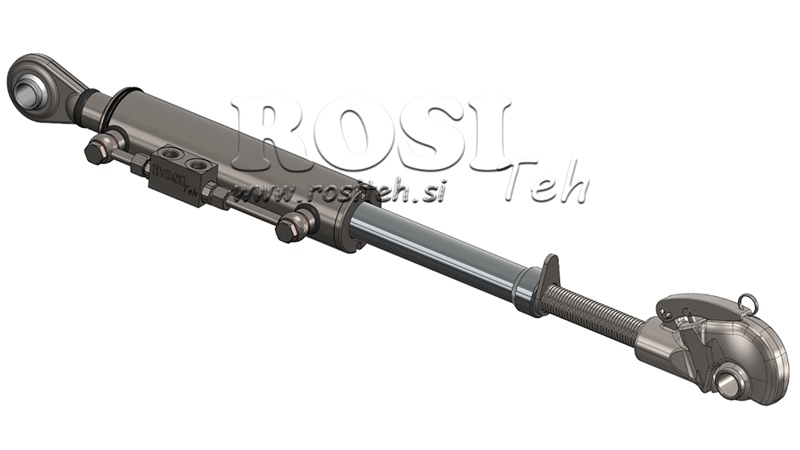

ΥΔΡΑΥΛΙΚΟ ΣΠΕΙΡΩΜΑΤΟΕΙΔΕΣ ΤΡΙΤΟ ΣΗΜΕΙΟ ΜΕ ΓΑΝΤΖΟ - CAT. 3 - 80/40-250 (+95 HP) (32,2 mm)

 Υδραυλικός άνω σύνδεσμος

είναι ουσιαστικά ένας τυπικός υδραυλικός κύλινδρος διπλής ενέργειας με συγκολλητά άκρα για εγκατάσταση μεταξύ του τρακτέρ και του παρελκομένου του τρακτέρ. Αποτελεί σίγουρα αναβάθμιση για το τρακτέρ, εάν δεν είναι ήδη εγκατεστημένος σε αυτό. Οι υδραυλικοί άνω σύνδεσμοί μας είναι γαλβανισμένοι για την καλύτερη δυνατή προστασία από τη διάβρωση. Όλοι οι υδραυλικοί άνω σύνδεσμοι είναι επίσης εξοπλισμένοι με βαλβίδα μπλοκαρίσματος. Σε περίπτωση ζημιάς στον υδραυλικό σωλήνα, ο κύλινδρος του άνω συνδέσμου παραμένει στην ίδια θέση, όπως και το παρελκόμενο. Η βαλβίδα μπλοκαρίσματος διασφαλίζει επίσης ότι οι σωλήνες δεν βρίσκονται υπό πίεση παρά τους κραδασμούς κατά την οδήγηση, γεγονός που αποτρέπει την περιττή καταπόνηση της υδραυλικής βαλβίδας του τρακτέρ.

Συνηθέστεροι τύποι υδραυλικών άνω συνδέσμων:

- ΤΥΠΙΚΟΣ υδραυλικός άνω σύνδεσμος

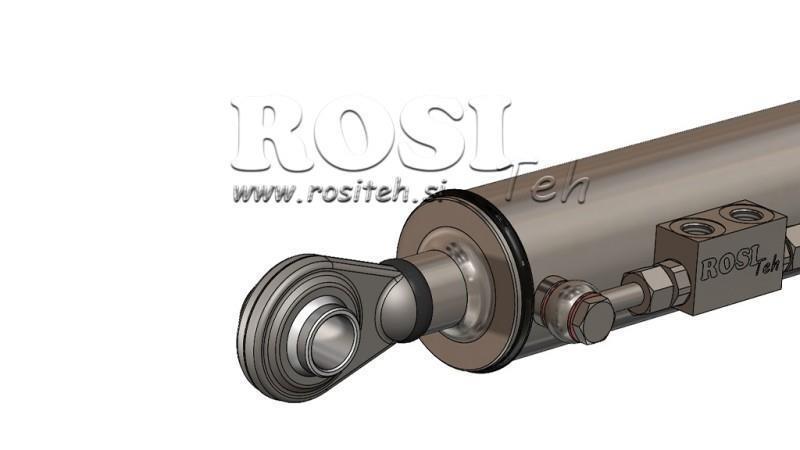

(με συγκολλητά αρθρωτά μάτια και στις δύο πλευρές)

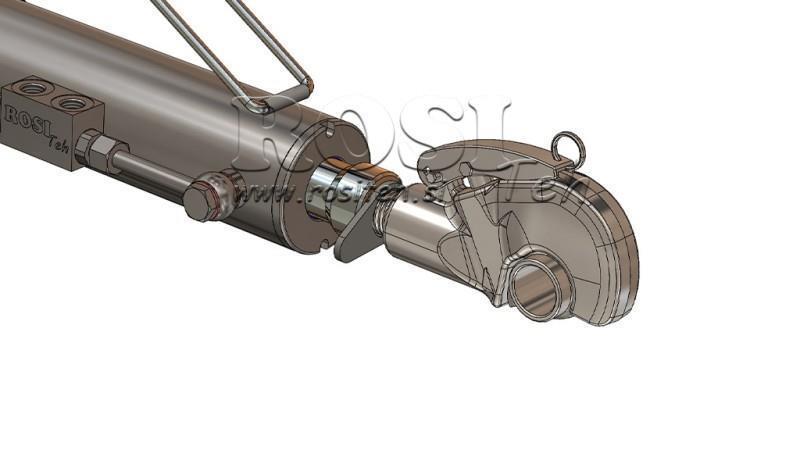

- Υδραυλικός άνω σύνδεσμος με γάντζο

(στη ράβδο εμβόλου υπάρχει γάντζος ταχείας απελευθέρωσης για σφαίρα, για τη σύνδεση του παρελκομένου του τρακτέρ)

- ΕΙΔΙΚΟΣ υδραυλικός άνω σύνδεσμος

(υδραυλικός άνω σύνδεσμος με γάντζο, αλλά αντί για αρθρωτό μάτι στον κύλινδρο χρησιμοποιείται ειδικός συγκολλητός γάντζος, ο οποίος επιτρέπει μεγαλύτερη πλευρική κίνηση του άνω συνδέσμου)

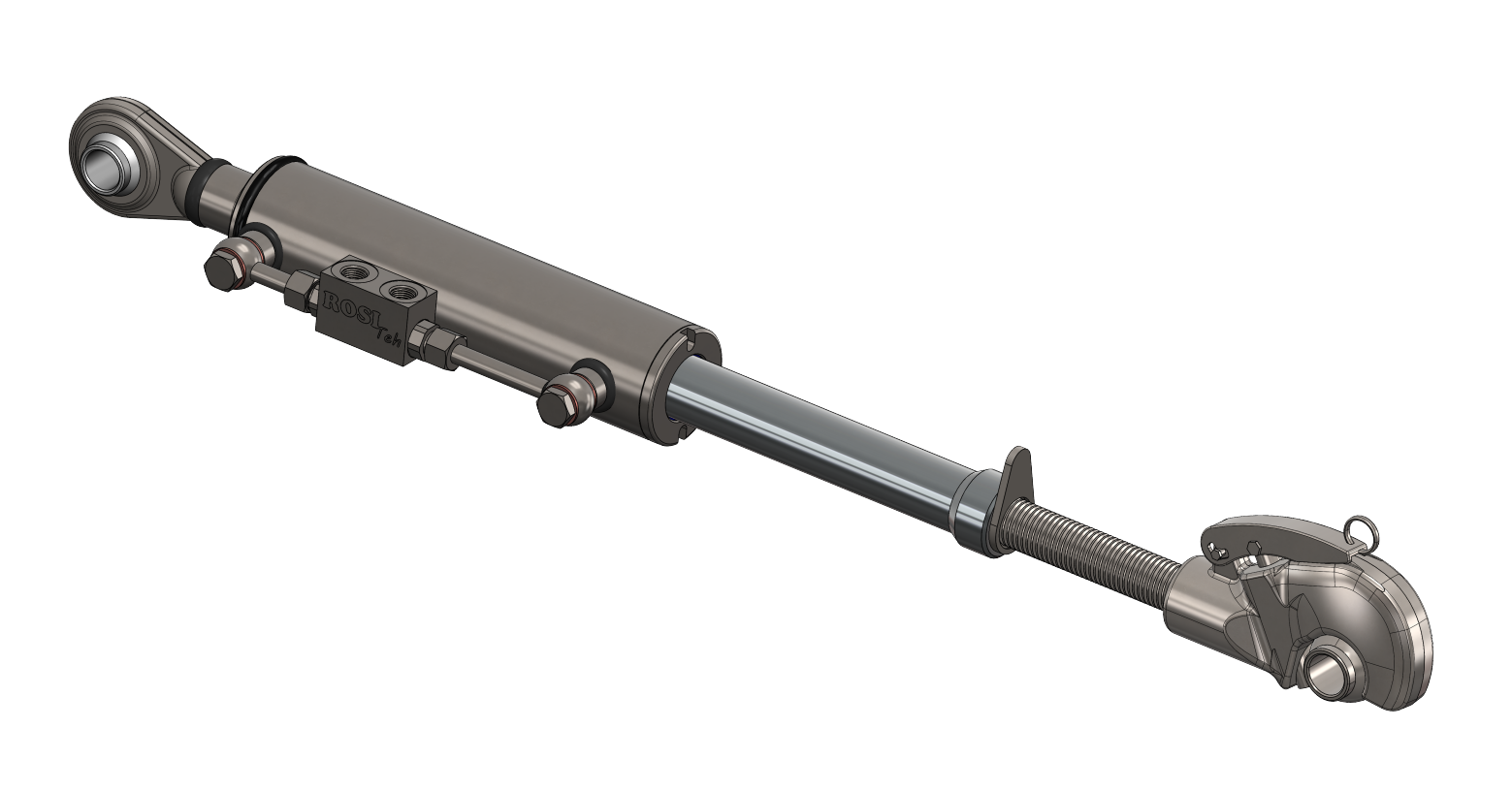

- Υδραυλικός άνω σύνδεσμος ΜΕ ΣΠΕΙΡΩΜΑ

(το μήκος του άνω συνδέσμου μπορεί να επεκταθεί κατά το μήκος του σπειρώματος)

Χρήση υδραυλικών άνω συνδέσμων:

Οι υδραυλικοί άνω σύνδεσμοι είναι όλο και πιο απαραίτητοι σε κάθε τρακτέρ, ειδικά με άροτρα για το έδαφος, όπου η ακριβής ρύθμιση του αρότρου είναι κρίσιμη. Είναι επίσης πολύ χρήσιμοι με ισοπεδωτές γαιών, περονοφόρα προσαρτήματα τρακτέρ (για ρύθμιση κλίσης) και ακόμη και με ανατρεπόμενες πλατφόρμες.

Πώς να επιλέξετε τον σωστό υδραυλικό άνω σύνδεσμο για το τρακτέρ σας;

Βήμα 1: Πόσους ίππους έχει το τρακτέρ σας;

Κατηγορία 1: για τρακτέρ από 20 έως 55 HP (15 – 40 kW)

Κατηγορία 2: για τρακτέρ από 45 έως 95 HP (35 – 70 kW)

Κατηγορία 3: για τρακτέρ από 80 έως 210 HP (60 – 155 kW)

Κατηγορία 4: για τρακτέρ από 180 έως 380 HP (135 – 285 kW)

Αξίζει επίσης να ληφθεί υπόψη για ποιο είδος παρελκομένου θα χρησιμοποιηθεί ο άνω σύνδεσμος, καθώς, για παράδειγμα, με τρακτέρ 100 HP, δεν είναι απαραίτητος άνω σύνδεσμος Κατηγορίας 3 εάν πρόκειται να χρησιμοποιηθεί μόνο για ανατρεπόμενη πλατφόρμα με μέγιστη ικανότητα φορτίου 1500 kg.

Βήμα 2: Τι οπές πείρων πρέπει να έχει ο άνω σύνδεσμος;

Κατηγορία 1: Οπές 19,2 mm ή 25,4 mm

Κατηγορία 2: Οπές 25,4 mm

Κατηγορία 3: Οπές 25,4 mm ή 32,4 mm

Κατηγορία 4: Οπές 45,2 mm ή 32,4 mm

Είναι δυνατή η χρήση δακτυλίου μείωσης, ο οποίος επιτρέπει τη χρήση ενός άνω συνδέσμου σε διάφορα τρακτέρ ή παρελκόμενα. Για υδραυλικούς άνω συνδέσμους με γάντζο (αυτόματους) ή ειδικές εκδόσεις, οι οπές καθορίζονται από τη σφαίρα, η οποία ασφαλίζει στον γάντζο ταχείας απελευθέρωσης του άνω συνδέσμου.

Βήμα 3: Κατάλληλο μήκος ή διαδρομή του άνω συνδέσμου.

Δεν υπάρχει αυστηρός κανόνας ή ακριβές πρότυπο για το πόση διαδρομή πρέπει να έχει ένας υδραυλικός άνω σύνδεσμος για έναν συγκεκριμένο τύπο τρακτέρ. Αυτό εξαρτάται κυρίως από τον τύπο του τρακτέρ και τα παρελκόμενα για τα οποία προορίζεται. Συνήθως χρησιμοποιείται με διάφορα παρελκόμενα που διαθέτετε, επομένως πρέπει να καθορίσετε ένα μήκος κατάλληλο για τα περισσότερα από αυτά. Ο ευκολότερος τρόπος είναι να μετρήσετε τον κοχλιωτό άνω σύνδεσμο που είναι ήδη εγκατεστημένος στο τρακτέρ σας. Με βάση το μικρότερο μήκος του κοχλιωτού άνω συνδέσμου (μετρούμενο από τα κέντρα και των δύο οπών), μπορείτε να επιλέξετε τον πλησιέστερο υδραυλικό άνω σύνδεσμο και να δείτε το μέγιστο εκτεταμένο μήκος και τη διαδρομή του.

Οι τυπικές διαδρομές των υδραυλικών άνω συνδέσμων είναι:
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Τα συνολικά μήκη των άνω συνδέσμων με την ίδια διαδρομή εξαρτώνται από τον τύπο.

Βήμα 4: Επιλογή του τύπου υδραυλικού άνω συνδέσμου.

- Τυπικός υδραυλικός άνω σύνδεσμος
(χρησιμοποιείται με συμβατικά τρακτέρ)

- Υδραυλικός άνω σύνδεσμος με γάντζο
(χρησιμοποιείται εάν το τρακτέρ είναι εξοπλισμένο με γάντζους ταχείας απελευθέρωσης στους κάτω βραχίονες ανύψωσης)

- Ειδικός υδραυλικός άνω σύνδεσμος
(για μεγαλύτερη πλευρική κίνηση)

- Υδραυλικός άνω σύνδεσμος με σπείρωμα
(το μήκος του άνω συνδέσμου μπορεί να επεκταθεί κατά το μήκος του σπειρώματος)

Οι υδραυλικοί άνω σύνδεσμοι είναι κατάλληλοι για τρακτέρ:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
