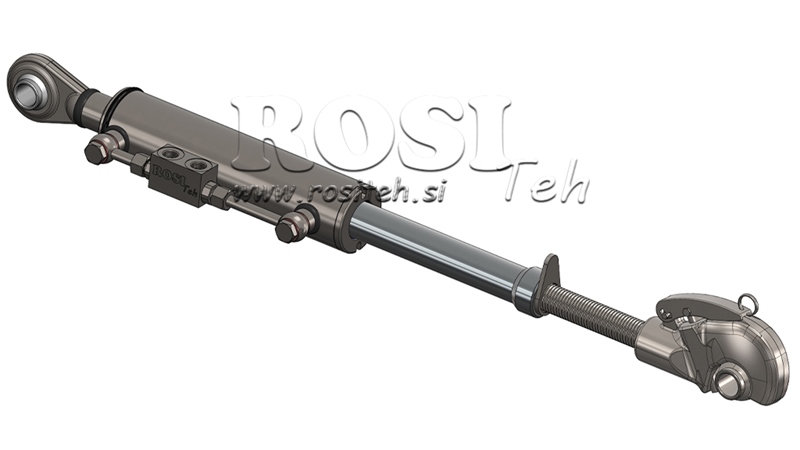

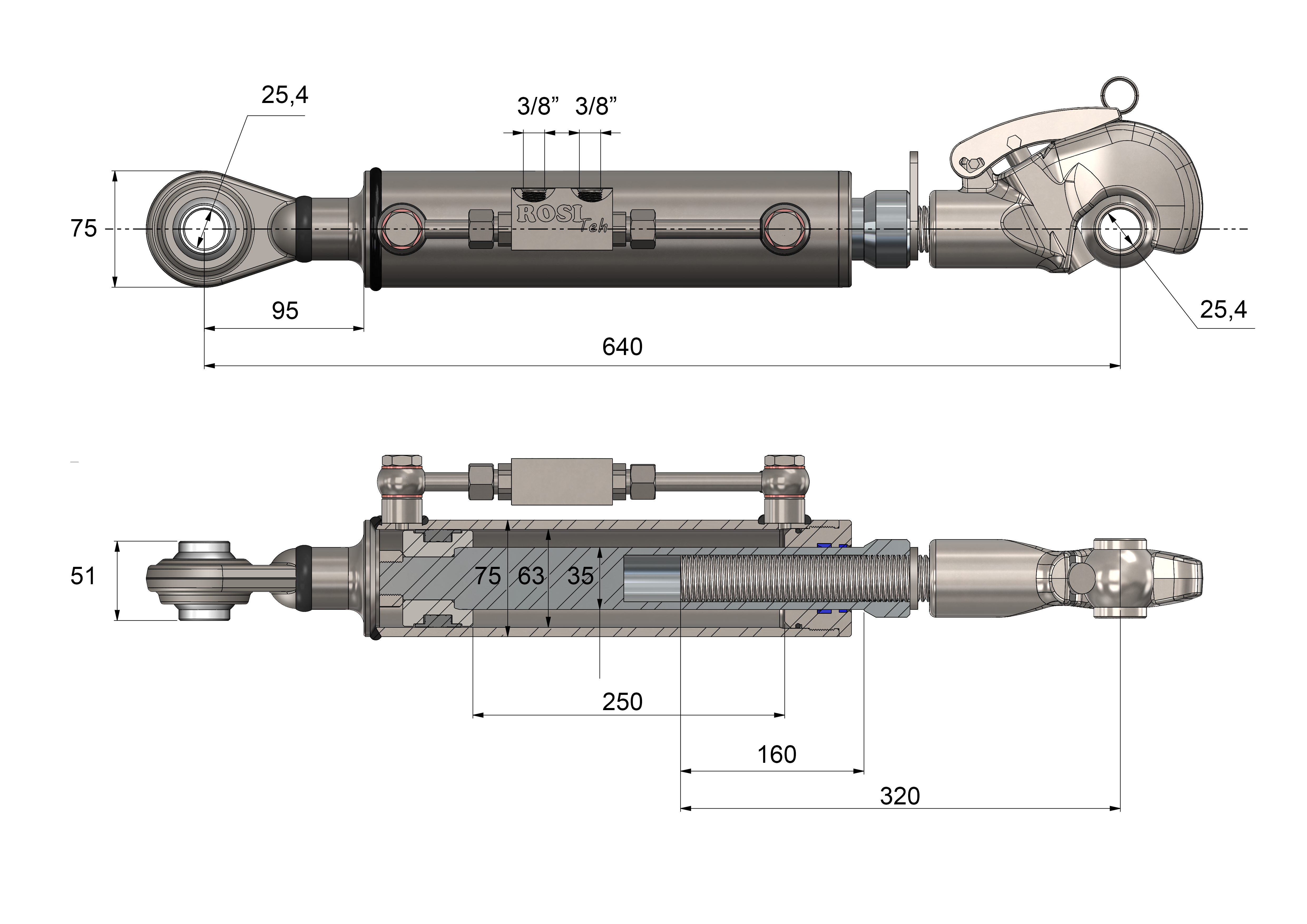

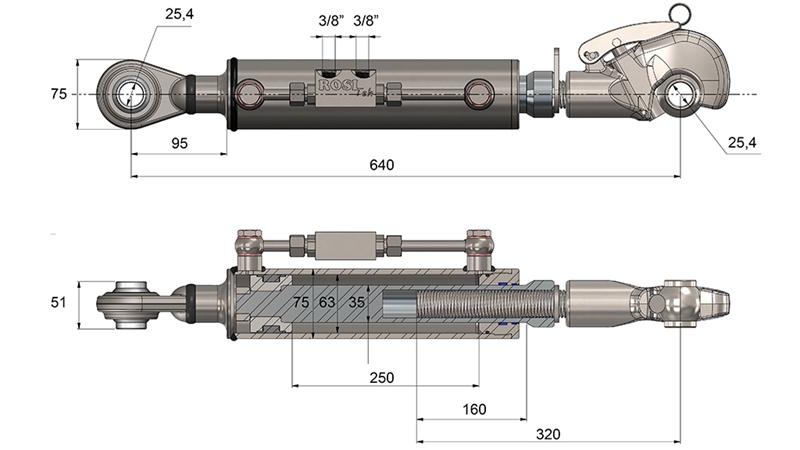

ΥΔΡΑΥΛΙΚΟ ΣΠΕΙΡΩΜΑΤΟΕΙΔΕΣ ΤΡΙΤΟ ΣΗΜΕΙΟ ΜΕ ΓΑΝΤΖΟ - CAT. 2 - 63/35-250 (45-95 HP) (25,4 mm)

 Υδραυλικός κεντρικός βραχίονας

είναι ουσιαστικά ένας τυπικός υδραυλικός κύλινδρος διπλής ενέργειας με συγκολλητά άκρα για εγκατάσταση μεταξύ του τρακτέρ και του παρελκόμενου του τρακτέρ. Αποτελεί σίγουρα αναβάθμιση για το τρακτέρ, εάν δεν είναι ήδη εγκατεστημένος. Οι υδραυλικοί κεντρικοί βραχίονές μας είναι γαλβανισμένοι για την καλύτερη δυνατή αντιδιαβρωτική προστασία. Όλοι οι υδραυλικοί κεντρικοί βραχίονες είναι επίσης εξοπλισμένοι με βαλβίδα μπλοκαρίσματος. Σε περίπτωση ζημιάς στον υδραυλικό σωλήνα, ο κύλινδρος του κεντρικού βραχίονα παραμένει στην ίδια θέση, όπως και το παρελκόμενο. Η βαλβίδα μπλοκαρίσματος εξασφαλίζει επίσης ότι οι σωλήνες δεν βρίσκονται υπό πίεση παρά τους κραδασμούς κατά την οδήγηση, αποτρέποντας την περιττή καταπόνηση της υδραυλικής βαλβίδας του τρακτέρ.

Ο άνω σύνδεσμος περιλαμβάνει επίσης ένα ζεύγος υδραυλικών σωλήνων μήκους 75 cm, με το μήκος να μετριέται μαζί με τα εξαρτήματα.

Οι πιο συνηθισμένοι τύποι υδραυλικών κεντρικών βραχιόνων:

- STANDARD υδραυλικός κεντρικός βραχίονας

(με συγκολλητούς αρθρωτούς δακτυλίους και στις δύο πλευρές)

- Υδραυλικός κεντρικός βραχίονας με άγκιστρο

(στη ράβδο εμβόλου υπάρχει άγκιστρο ταχυσύνδεσης για σφαίρα σύνδεσης του παρελκόμενου του τρακτέρ)

- SPECIAL υδραυλικός κεντρικός βραχίονας

(υδραυλικός κεντρικός βραχίονας με άγκιστρο, αλλά αντί για αρθρωτό δακτύλιο στον κύλινδρο, χρησιμοποιείται ειδικό συγκολλητό άγκιστρο που επιτρέπει μεγαλύτερη πλευρική κίνηση του κεντρικού βραχίονα)

- Υδραυλικός κεντρικός βραχίονας με σπείρωμα

(το μήκος του κεντρικού βραχίονα μπορεί να επεκταθεί κατά το μήκος του σπειρώματος)

Χρήση υδραυλικών κεντρικών βραχιόνων:

Οι υδραυλικοί κεντρικοί βραχίονες γίνονται όλο και πιο απαραίτητοι σε κάθε τρακτέρ, ιδιαίτερα με άροτρα για κατεργασία εδάφους, όπου η ακριβής ρύθμιση του αρότρου είναι κρίσιμη. Είναι επίσης πολύ χρήσιμοι με ισοπεδωτές εδάφους, περονοφόρα τρακτέρ (για ρύθμιση κλίσης), ακόμη και ανατρεπόμενες πλατφόρμες.

Πώς να επιλέξετε τον σωστό υδραυλικό κεντρικό βραχίονα για το τρακτέρ σας;

Βήμα 1: Πόσους ίππους έχει το τρακτέρ σας;

Κατηγορία 1: για τρακτέρ από 20 έως 55 HP (15 – 40 kW)

Κατηγορία 2: για τρακτέρ από 45 έως 95 HP (35 – 70 kW)

Κατηγορία 3: για τρακτέρ από 80 έως 210 HP (60 – 155 kW)

Κατηγορία 4: για τρακτέρ από 180 έως 380 HP (135 – 285 kW)

Αξίζει επίσης να ληφθεί υπόψη για ποιο είδος παρελκόμενου θα χρησιμοποιηθεί ο κεντρικός βραχίονας, καθώς, για παράδειγμα, με τρακτέρ 100 HP, δεν είναι απαραίτητος κεντρικός βραχίονας Κατηγορίας 3 εάν θα χρησιμοποιείται μόνο για ανατρεπόμενη πλατφόρμα με μέγιστη ικανότητα φόρτωσης 1500 kg.

Βήμα 2: Ποιες οπές πείρων πρέπει να έχει ο κεντρικός βραχίονας;

Κατηγορία 1: Οπές 19,2 mm ή 25,4 mm

Κατηγορία 2: Οπές 25,4 mm

Κατηγορία 3: Οπές 25,4 mm ή 32,4 mm

Κατηγορία 4: Οπές 45,2 mm ή 32,4 mm

Είναι δυνατή η χρήση συστολικού δακτυλίου, που επιτρέπει τη χρήση ενός κεντρικού βραχίονα σε πολλά διαφορετικά τρακτέρ ή παρελκόμενα. Για υδραυλικούς κεντρικούς βραχίονες με άγκιστρο (αυτόματους) ή ειδικές εκδόσεις, οι οπές καθορίζονται από τη σφαίρα, η οποία ασφαλίζεται στο άγκιστρο ταχυσύνδεσης του κεντρικού βραχίονα.

Βήμα 3: Κατάλληλο μήκος ή διαδρομή του κεντρικού βραχίονα.

Δεν υπάρχει αυστηρός κανόνας ή ακριβές πρότυπο για το πόση διαδρομή πρέπει να έχει ένας υδραυλικός κεντρικός βραχίονας για συγκεκριμένο τύπο τρακτέρ. Αυτό εξαρτάται κυρίως από τον τύπο του τρακτέρ και τα παρελκόμενα για τα οποία προορίζεται. Συνήθως χρησιμοποιείται με διάφορα παρελκόμενα που διαθέτετε, επομένως πρέπει να καθορίσετε ένα μήκος κατάλληλο για τα περισσότερα από αυτά. Ο ευκολότερος τρόπος είναι να μετρήσετε τον μηχανικό κεντρικό βραχίονα με σπείρωμα που είναι ήδη εγκατεστημένος στο τρακτέρ σας. Με βάση το ελάχιστο μήκος του κεντρικού βραχίονα με σπείρωμα (μετρούμενο από τα κέντρα των δύο οπών), μπορείτε να επιλέξετε τον πλησιέστερο υδραυλικό κεντρικό βραχίονα και να δείτε το μέγιστο εκτεταμένο μήκος και τη διαδρομή του.

Οι τυπικές διαδρομές των υδραυλικών κεντρικών βραχιόνων είναι:
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Τα συνολικά μήκη των κεντρικών βραχιόνων με την ίδια διαδρομή εξαρτώνται από τον τύπο.

Βήμα 4: Επιλογή τύπου υδραυλικού κεντρικού βραχίονα.

- Standard υδραυλικός κεντρικός βραχίονας
(χρησιμοποιείται με συμβατικά τρακτέρ)

- Υδραυλικός κεντρικός βραχίονας με άγκιστρο
(χρησιμοποιείται εάν το τρακτέρ είναι εξοπλισμένο με άγκιστρα ταχυσύνδεσης στους κάτω ανυψωτικούς βραχίονες)

- Ειδικός υδραυλικός κεντρικός βραχίονας
(για μεγαλύτερη πλευρική κίνηση)

- Υδραυλικός κεντρικός βραχίονας με σπείρωμα
(το μήκος του κεντρικού βραχίονα μπορεί να επεκταθεί κατά το μήκος του σπειρώματος)

Οι υδραυλικοί κεντρικοί βραχίονες είναι κατάλληλοι για τρακτέρ:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
