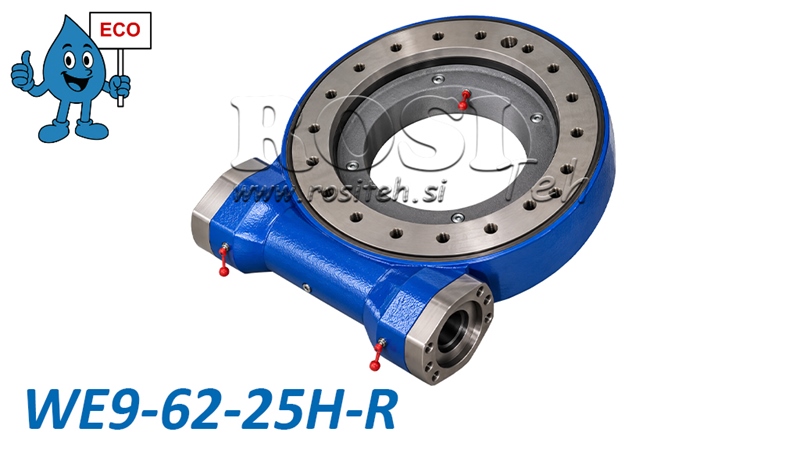

ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA9 - 8 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 62:1 - ECO
| Τεχνικές πληροφορίες | |
| Προμηθευτής: | Κίνα |
| Εγγύηση: | 6 μήνες |
| Επιστροφές ή αλλαγές: | 14 ημέρες |
| Βάρος προϊόντος: | 50 kg |
| Μοντέλο: | WEA9 - ECO |
| Στατική αξονική ικανότητα φορτίου: | 578 kN |
| Στατική ακτινική ικανότητα φορτίου: | 215 kN |
| Εύρος περιστροφής: | 360° (συνεχής) |
| Σχέση μετάδοσης: | 62:1 |
| Μέγιστη ταχύτητα εξόδου: | ≤ 2 rpm |
| Ροπή ανατροπής: | 35,6 kNm |
| Διάκενο εμπλοκής: | ≤ 0,15° |
| Εξωτερική διάμετρος συγκροτήματος περιστροφής: | 342 mm |
| Ροπή συγκράτησης: | 38,7 kNm |
| Άξονας εισόδου: | Ø25 mm |
| Ροπή εξόδου: | 8 kNm |
Περιγραφή
Οι περιστροφικοί μηχανισμοί με ατέρμονα κοχλία της σειράς WEA από τη σειρά ECO προσφέρουν μια ισχυρή, στιβαρή και οικονομική λύση για την ελεγχόμενη περιστροφή βαρέων κατασκευών και μηχανημάτων. Συνδυάζουν έναν μειωτήρα ατέρμονα κοχλία και ένα έδρανο περιστροφής σε μια συμπαγή μονάδα, επιτρέποντας μετάδοση υψηλής ροπής, ενώ υποστηρίζουν αξονικά, ακτινικά και ανατρεπτικά φορτία.
Η σειρά WEA ECO προσφέρει εξαιρετική σχέση ποιότητας-τιμής και είναι κατάλληλη για εφαρμογές σε γεωργικά, δασοκομικά, κατασκευαστικά και βιομηχανικά μηχανήματα, όπου απαιτούνται υψηλή ροπή περιστροφής και ακριβής τοποθέτηση φορτίου.
Πώς λειτουργεί ένας περιστροφικός μηχανισμός με ατέρμονα κοχλία
Ένας περιστροφικός μηχανισμός με ατέρμονα κοχλία λειτουργεί με βάση την αρχή της μετάδοσης με ατέρμονα κοχλία, όπου ένας ατέρμονας κοχλίας κινεί έναν οδοντωτό δακτύλιο περιστροφής. Αυτός ο σχεδιασμός παρέχει υψηλή σχέση μείωσης, υψηλή ροπή εξόδου και αργή, ομαλή και ελεγχόμενη περιστροφή. Ο μηχανισμός μπορεί να λειτουργήσει με τη χρήση κατάλληλου υδραυλικού κινητήρα. Ο σχεδιασμός του επιτρέπει συνεχή περιστροφή 360°, ενώ το ενσωματωμένο έδρανο περιστροφής υποστηρίζει υψηλές αξονικές και ακτινικές δυνάμεις, καθώς και ροπές ανατροπής, καθιστώντας τον μηχανισμό κατάλληλο για απαιτητικές συνθήκες λειτουργίας.
Βασικά πλεονεκτήματα
-
Σειρά ECO – μια οικονομική λύση που προσφέρει εξαιρετική σχέση ποιότητας-τιμής.
-
Υψηλή ροπή εξόδου για την περιστροφή βαρέων κατασκευών και φορτίων.
-
Συμπαγής και στιβαρός σχεδιασμός με ενσωματωμένο έδρανο περιστροφής.
-
Δυνατότητα συνεχούς περιστροφής 360°.
-
Ακριβής και ελεγχόμενη περιστροφή με υψηλή σχέση μείωσης.
-
Υψηλή ικανότητα αξονικού και ακτινικού φορτίου.
-
Υψηλή αντοχή σε ροπές ανατροπής.
-
Υλικά υψηλής ποιότητας και θερμικά κατεργασμένα εξαρτήματα οδοντώσεων.
-
Ευρεία γκάμα μοντέλων για διαφορετικά φορτία και εφαρμογές.
Εφαρμογές
Οι περιστροφικοί μηχανισμοί με ατέρμονα κοχλία της σειράς WEA ECO χρησιμοποιούνται σε διάφορους κλάδους, ιδιαίτερα σε εφαρμογές που απαιτούν αξιόπιστη περιστροφή και τοποθέτηση βαρέων εξαρτημάτων και συγκροτημάτων μηχανημάτων.
-
Δασοκομικά μηχανήματα – δασοκομικά ρυμουλκούμενα, γερανοί και περιστρεφόμενες κατασκευές.
-
Γεωργικά μηχανήματα – περιστρεφόμενοι βραχίονες, παρελκόμενα και γεωργικός εξοπλισμός.
-
Κατασκευαστικά μηχανήματα – γερανοί, ανυψωτικός εξοπλισμός και περιστρεφόμενες πλατφόρμες.
-
Βιομηχανικός εξοπλισμός – διατάξεις τοποθέτησης, περιστροφικές τράπεζες και συστήματα διακίνησης υλικών.
-
Οχήματα μεταφοράς και ειδικού σκοπού – περιστρεφόμενα συγκροτήματα και εξοπλισμός τοποθετημένος σε οχήματα.
Υλικά και κατασκευή
Οι περιστροφικοί μηχανισμοί με ατέρμονα κοχλία της σειράς WEA ECO κατασκευάζονται από χάλυβες υψηλής ποιότητας, οι οποίοι παρέχουν μηχανική αντοχή, αντοχή στη φθορά και μεγάλη διάρκεια ζωής με σωστή συντήρηση.
Τα εξαρτήματα οδοντώσεων μπορούν να κατασκευαστούν από χάλυβες ποιότητας 45, 50Mn, 42CrMo ή 42CrMo4, ενώ οι ατέρμονες κοχλίες μπορούν να κατασκευαστούν από χάλυβα 42CrMo ή 20CrMoTi. Επιλεγμένα εξαρτήματα υποβάλλονται σε θερμική κατεργασία για τη βελτίωση της σκληρότητας και της αντοχής στη φθορά.
Η σκληρότητα των σκληρυμένων επιφανειών κύλισης κυμαίνεται από 55 έως 62 HRC, ενώ η επιφανειακή σκληρότητα του συγκροτήματος ατέρμονα κοχλία κυμαίνεται από 58 έως 62 HRC.
Ο περιστροφικός μηχανισμός με ατέρμονα κοχλία είναι προλιπασμένος από το εργοστάσιο.
Διαστάσεις WEA09 - ECO

Διάγραμμα οριακού φορτίου
Το διάγραμμα δείχνει τους επιτρεπόμενους συνδυασμούς αξονικού φορτίου και ροπής ανατροπής για τον περιστροφικό μηχανισμό με ατέρμονα κοχλία WEA9 . Καθώς αυξάνεται το αξονικό φορτίο, η επιτρεπόμενη ροπή ανατροπής μειώνεται. Για τη σωστή επιλογή και την ασφαλή λειτουργία του περιστροφικού μηχανισμού, πρέπει να τηρούνται τα όρια φορτίου που καθορίζονται από τον κατασκευαστή.

Οριζόντιος άξονας: Αξονικό φορτίο σε kN.
Κατακόρυφος άξονας: Ροπή ανατροπής σε kNm.
Σκιασμένη περιοχή: Επιτρεπόμενοι συνδυασμοί φορτίων σύμφωνα με το διάγραμμα του κατασκευαστή.
Οριακή καμπύλη: Μέγιστο επιτρεπόμενο συνδυασμένο φορτίο που δεν πρέπει να υπερβαίνεται.
