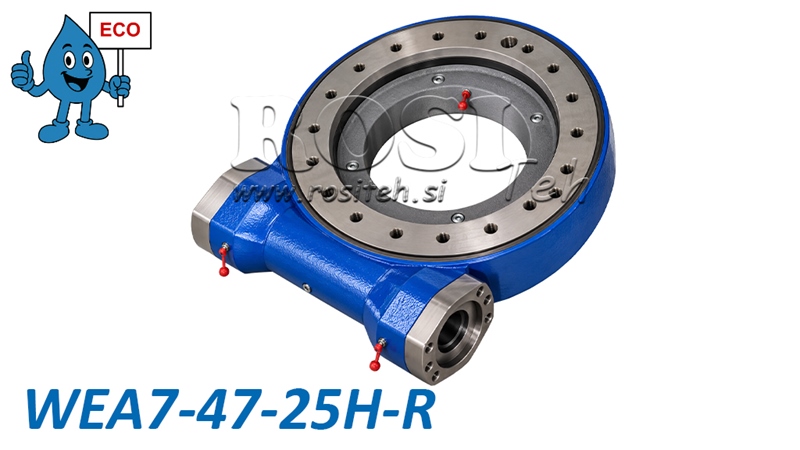

ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA7 - 3,5 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 47:1 - ECO
| Τεχνικές πληροφορίες | |
| Προμηθευτής: | Κίνα |
| Εγγύηση: | 6 μήνες |
| Επιστροφές ή αλλαγές: | 14 ημέρες |
| Βάρος προϊόντος: | 35 kg |
| Μοντέλο: | WEA7 - ECO |
| Στατική ικανότητα αξονικού φορτίου: | 220 kN |
| Στατική ικανότητα ακτινικού φορτίου: | 90 kN |
| Εύρος περιστροφής: | 360° (συνεχής) |
| Σχέση μετάδοσης: | 47:1 |
| Μέγιστη ταχύτητα εξόδου: | 2,5 rpm |
| Ροπή ανατροπής: | 14.2 kNm |
| Διάκενο οδόντωσης: | ≤ 0,2° |
| Εξωτερική διάμετρος διάταξης περιστροφής: | 276 mm |
| Ροπή συγκράτησης: | 20 kNm |
| Άξονας εισόδου: | Ø25 mm |
| Ροπή εξόδου: | 3,5 kNm |
Περιγραφή
Οι περιστροφικοί μηχανισμοί με ατέρμονα κοχλία της σειράς WEA από τη σειρά ECO προσφέρουν μια ισχυρή, στιβαρή και οικονομική λύση για την ελεγχόμενη περιστροφή βαρέων κατασκευών και μηχανημάτων. Συνδυάζουν έναν μειωτήρα με ατέρμονα κοχλία και ένα έδρανο περιστροφής σε μια συμπαγή μονάδα, επιτρέποντας τη μετάδοση υψηλής ροπής, ενώ υποστηρίζουν αξονικά, ακτινικά φορτία και φορτία ανατροπής.
Η σειρά WEA ECO προσφέρει εξαιρετική σχέση ποιότητας-τιμής και είναι κατάλληλη για εφαρμογές σε γεωργικά, δασικά, κατασκευαστικά και βιομηχανικά μηχανήματα, όπου απαιτούνται υψηλή ροπή περιστροφής και ακριβής τοποθέτηση φορτίου.
Πώς λειτουργεί ένας περιστροφικός μηχανισμός με ατέρμονα κοχλία
Ένας περιστροφικός μηχανισμός με ατέρμονα κοχλία λειτουργεί με βάση την αρχή της μετάδοσης με ατέρμονα κοχλία, όπου ένας ατέρμονας κοχλίας κινεί έναν οδοντωτό δακτύλιο περιστροφής. Αυτός ο σχεδιασμός παρέχει υψηλή σχέση μείωσης, υψηλή ροπή εξόδου και αργή, ομαλή και ελεγχόμενη περιστροφή. Ο μηχανισμός μπορεί να λειτουργήσει με κατάλληλο υδραυλικό κινητήρα. Ο σχεδιασμός του επιτρέπει συνεχή περιστροφή 360°, ενώ το ενσωματωμένο έδρανο περιστροφής υποστηρίζει υψηλές αξονικές και ακτινικές δυνάμεις, καθώς και ροπές ανατροπής, καθιστώντας τον μηχανισμό κατάλληλο για απαιτητικές συνθήκες λειτουργίας.
Βασικά πλεονεκτήματα
-
Σειρά ECO – μια προσιτή λύση που προσφέρει εξαιρετική σχέση ποιότητας-τιμής.
-
Υψηλή ροπή εξόδου για την περιστροφή βαρέων κατασκευών και φορτίων.
-
Συμπαγής και στιβαρός σχεδιασμός με ενσωματωμένο έδρανο περιστροφής.
-
Δυνατότητα συνεχούς περιστροφής 360°.
-
Ακριβής και ελεγχόμενη περιστροφή με υψηλή σχέση μείωσης.
-
Υψηλή ικανότητα αξονικού και ακτινικού φορτίου.
-
Υψηλή αντοχή σε ροπές ανατροπής.
-
Υλικά υψηλής ποιότητας και θερμικά κατεργασμένα εξαρτήματα μετάδοσης.
-
Μεγάλη γκάμα μοντέλων για διαφορετικά φορτία και εφαρμογές.
Εφαρμογές
Οι περιστροφικοί μηχανισμοί με ατέρμονα κοχλία της σειράς WEA ECO χρησιμοποιούνται σε διάφορους κλάδους, ιδιαίτερα σε εφαρμογές που απαιτούν αξιόπιστη περιστροφή και τοποθέτηση εξαρτημάτων και συγκροτημάτων βαρέων μηχανημάτων.
-
Δασικά μηχανήματα – δασικά ρυμουλκούμενα, γερανοί και περιστρεφόμενες κατασκευές.
-
Γεωργικά μηχανήματα – περιστρεφόμενοι βραχίονες, παρελκόμενα και γεωργικός εξοπλισμός.
-
Μηχανήματα κατασκευών – γερανοί, ανυψωτικός εξοπλισμός και περιστρεφόμενες πλατφόρμες.
-
Βιομηχανικός εξοπλισμός – διατάξεις τοποθέτησης, περιστροφικές τράπεζες και συστήματα διακίνησης υλικών.
-
Οχήματα μεταφοράς και ειδικής χρήσης – περιστρεφόμενα συγκροτήματα και εξοπλισμός τοποθετημένος σε οχήματα.
Υλικά και κατασκευή
Οι περιστροφικοί μηχανισμοί με ατέρμονα κοχλία της σειράς WEA ECO κατασκευάζονται από χάλυβες υψηλής ποιότητας, οι οποίοι παρέχουν μηχανική αντοχή, αντοχή στη φθορά και μεγάλη διάρκεια ζωής με σωστή συντήρηση.
Τα εξαρτήματα μετάδοσης μπορούν να κατασκευαστούν από ποιότητες χάλυβα 45, 50Mn, 42CrMo ή 42CrMo4, ενώ οι ατέρμονες κοχλίες μπορούν να κατασκευαστούν από χάλυβα 42CrMo ή 20CrMoTi. Επιλεγμένα εξαρτήματα υφίστανται θερμική κατεργασία για τη βελτίωση της σκληρότητας και της αντοχής στη φθορά.
Η σκληρότητα των σκληρυμένων επιφανειών των διαδρόμων κύλισης κυμαίνεται από 55 έως 62 HRC, ενώ η επιφανειακή σκληρότητα του συγκροτήματος ατέρμονα κοχλία κυμαίνεται από 58 έως 62 HRC.
Ο περιστροφικός μηχανισμός με ατέρμονα κοχλία είναι προλιπασμένος από το εργοστάσιο.
Διαστάσεις WEA07 - ECO

Διάγραμμα οριακού φορτίου
Το διάγραμμα δείχνει τους επιτρεπόμενους συνδυασμούς αξονικού φορτίου και ροπής ανατροπής για τον περιστροφικό μηχανισμό με ατέρμονα κοχλία WEA7. Καθώς αυξάνεται το αξονικό φορτίο, μειώνεται η επιτρεπόμενη ροπή ανατροπής. Για τη σωστή επιλογή και την ασφαλή λειτουργία του μηχανισμού περιστροφής, πρέπει να τηρούνται τα όρια φορτίου που καθορίζονται από τον κατασκευαστή.

Οριζόντιος άξονας: Αξονικό φορτίο σε kN.
Κατακόρυφος άξονας: Ροπή ανατροπής σε kNm.
Σκιασμένη περιοχή: Επιτρεπόμενοι συνδυασμοί φορτίων σύμφωνα με το διάγραμμα του κατασκευαστή.
Οριακή καμπύλη: Μέγιστο επιτρεπόμενο συνδυασμένο φορτίο που δεν πρέπει να υπερβαίνεται.
