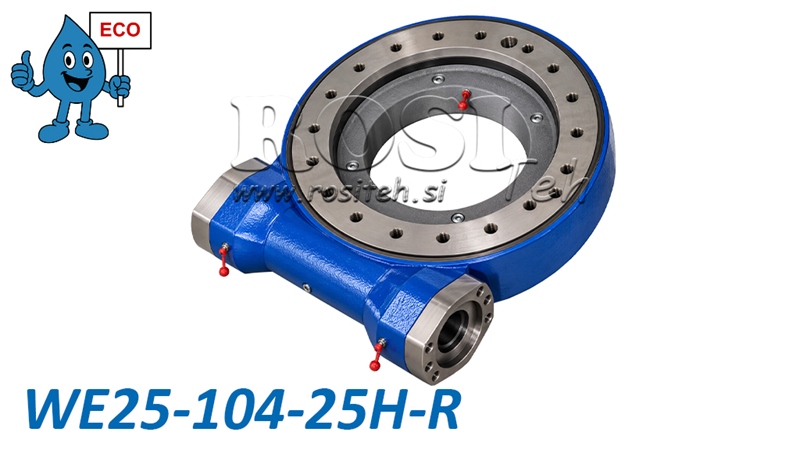

    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA25 - 34,2 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 104:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA25 - 34,2 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 104:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA25 - 34,2 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 104:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA25 - 34,2 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 104:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA25 - 34,2 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 104:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA25 - 34,2 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 104:1 - ECO

    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA25 - 34,2 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 104:1 - ECO

    Ο υδραυλικός κινητήρας ΔΕΝ περιλαμβάνεται στην αγορά του περιστροφικού μηχανισμού με ατέρμονα κοχλία.
    Κωδικός προϊόντος:
    14975
    OEM:
    9990000182084
    Συντελεστής φόρου
    22 %
    Τιμή χωρίς ΦΠΑ:
    1.852,46 EUR
    Τιμή με ΦΠΑ:
    2.260,00 EUR
    Ref:
    5
    ΠΡΟΣΘΗΚΗ ΣΤΟ ΚΑΛΑΘΙ
    Τεχνικές πληροφορίες
    Προμηθευτής: Κίνα
    Εγγύηση: 6 μήνες
    Επιστροφές ή Αλλαγές: 14 ημέρες
    Βάρος προϊόντος: 202 kg
    Μοντέλο: WEA25 - ECO
    Στατική φέρουσα ικανότητα αξονικού φορτίου: 2360 kN
    Στατική φέρουσα ικανότητα ακτινικού φορτίου: 945 kN
    Εύρος περιστροφής: 360° (συνεχής)
    Σχέση μετάδοσης: 104:1
    Μέγιστη ταχύτητα εξόδου: ≤ 1,5 rpm
    Ροπή ανατροπής: 310 kNm
    Διάκενο εμπλοκής: ≤ 0,15°
    Εξωτερική διάμετρος συγκροτήματος περιστροφής: 800 mm
    Ροπή συγκράτησης: 158,3 kNm
    Άξονας εισόδου: Ø25 mm
    Ροπή εξόδου: 34,2 kNm



    Περιγραφή



    Οι περιστροφικοί μειωτήρες με ατέρμονα κοχλία της σειράς WEA από τη σειρά ECO προσφέρουν μια ισχυρή, στιβαρή και οικονομικά αποδοτική λύση για την ελεγχόμενη περιστροφή βαρέων κατασκευών και μηχανημάτων. Συνδυάζουν έναν μειωτήρα ατέρμονα κοχλία και ένα έδρανο περιστροφής σε μια συμπαγή μονάδα, επιτρέποντας τη μετάδοση υψηλής ροπής, ενώ υποστηρίζουν αξονικά, ακτινικά φορτία και φορτία ροπής ανατροπής.



    Η σειρά WEA ECO προσφέρει εξαιρετική σχέση ποιότητας-τιμής και είναι κατάλληλη για εφαρμογές σε γεωργικά, δασικά, κατασκευαστικά και βιομηχανικά μηχανήματα, όπου απαιτούνται υψηλή ροπή περιστροφής και ακριβής τοποθέτηση φορτίου.



    Πώς λειτουργεί ένας περιστροφικός μειωτήρας με ατέρμονα κοχλία



    Ένας περιστροφικός μειωτήρας με ατέρμονα κοχλία λειτουργεί βάσει της αρχής μετάδοσης με ατέρμονα κοχλία, όπου ένας ατέρμονας κοχλίας κινεί έναν οδοντωτό δακτύλιο περιστροφής. Αυτός ο σχεδιασμός παρέχει υψηλή σχέση μείωσης, υψηλή ροπή εξόδου και αργή, ομαλή και ελεγχόμενη περιστροφή. Ο μηχανισμός μπορεί να λειτουργήσει με κατάλληλο υδραυλικό κινητήρα. Ο σχεδιασμός του επιτρέπει συνεχή περιστροφή 360°, ενώ το ενσωματωμένο έδρανο περιστροφής υποστηρίζει υψηλές αξονικές και ακτινικές δυνάμεις και ροπές ανατροπής, καθιστώντας τον μηχανισμό κατάλληλο για απαιτητικές συνθήκες λειτουργίας.





    Κύρια πλεονεκτήματα



    • Σειρά ECO – μια προσιτή λύση που προσφέρει εξαιρετική σχέση ποιότητας-τιμής.

    • Υψηλή ροπή εξόδου για την περιστροφή βαρέων κατασκευών και φορτίων.

    • Συμπαγής και στιβαρή κατασκευή με ενσωματωμένο έδρανο περιστροφής.

    • Δυνατότητα συνεχούς περιστροφής 360°.

    • Ακριβής και ελεγχόμενη περιστροφή με υψηλή σχέση μείωσης.

    • Υψηλή φέρουσα ικανότητα αξονικού και ακτινικού φορτίου.

    • Υψηλή αντοχή σε ροπές ανατροπής.

    • Υλικά υψηλής ποιότητας και θερμικά επεξεργασμένα εξαρτήματα γραναζιών.

    • Ευρεία γκάμα μοντέλων για διαφορετικά φορτία και εφαρμογές.





    Εφαρμογές



    Οι περιστροφικοί μειωτήρες με ατέρμονα κοχλία της σειράς WEA ECO χρησιμοποιούνται σε διάφορους κλάδους, ιδιαίτερα σε εφαρμογές που απαιτούν αξιόπιστη περιστροφή και τοποθέτηση βαρέων εξαρτημάτων και συγκροτημάτων μηχανημάτων.

    • Δασικά μηχανήματα – δασικά ρυμουλκούμενα, γερανοί και περιστρεφόμενες κατασκευές.

    • Γεωργικά μηχανήματα – περιστρεφόμενοι βραχίονες, παρελκόμενα και γεωργικός εξοπλισμός.

    • Μηχανήματα κατασκευών – γερανοί, ανυψωτικός εξοπλισμός και περιστρεφόμενες πλατφόρμες.

    • Βιομηχανικός εξοπλισμός – διατάξεις τοποθέτησης, περιστροφικές τράπεζες και συστήματα διακίνησης υλικών.

    • Οχήματα μεταφοράς και ειδικού σκοπού – περιστρεφόμενα συγκροτήματα και εξοπλισμός τοποθετημένος σε όχημα.



    Υλικά και κατασκευή



    Οι περιστροφικοί μειωτήρες με ατέρμονα κοχλία της σειράς WEA ECO κατασκευάζονται από χάλυβες υψηλής ποιότητας, οι οποίοι παρέχουν μηχανική αντοχή, αντοχή στη φθορά και μεγάλη διάρκεια ζωής με σωστή συντήρηση.



    Τα εξαρτήματα γραναζιών μπορούν να κατασκευαστούν από ποιότητες χάλυβα 45, 50Mn, 42CrMo ή 42CrMo4, ενώ οι ατέρμονες κοχλίες μπορούν να κατασκευαστούν από χάλυβα 42CrMo ή 20CrMoTi. Επιλεγμένα εξαρτήματα υποβάλλονται σε θερμική επεξεργασία για τη βελτίωση της σκληρότητας και της αντοχής στη φθορά.



    Η σκληρότητα των σκληρυμένων επιφανειών των διαδρόμων κύλισης κυμαίνεται από 55 έως 62 HRC, ενώ η επιφανειακή σκληρότητα του συγκροτήματος ατέρμονα κοχλία κυμαίνεται από 58 έως 62 HRC.



    Ο περιστροφικός μειωτήρας με ατέρμονα κοχλία είναι προλιπασμένος στο εργοστάσιο.



    Διαστάσεις WEA25 - ECO





    Διάγραμμα οριακού φορτίου



    Το διάγραμμα δείχνει τους επιτρεπόμενους συνδυασμούς αξονικού φορτίου και ροπής ανατροπής για τον περιστροφικό μειωτήρα με ατέρμονα κοχλία WEA25. Καθώς αυξάνεται το αξονικό φορτίο, μειώνεται η επιτρεπόμενη ροπή ανατροπής. Για τη σωστή επιλογή και την ασφαλή λειτουργία, τηρείτε τα όρια φορτίου που καθορίζονται από τον κατασκευαστή.





    Οριζόντιος άξονας: Αξονικό φορτίο σε kN.

    Κατακόρυφος άξονας: Ροπή ανατροπής σε kNm.

    Σκιασμένη περιοχή: Επιτρεπόμενοι συνδυασμοί φορτίων σύμφωνα με το διάγραμμα του κατασκευαστή.

    Οριακή καμπύλη: Μέγιστο επιτρεπόμενο συνδυασμένο φορτίο που δεν πρέπει να υπερβαίνεται.
