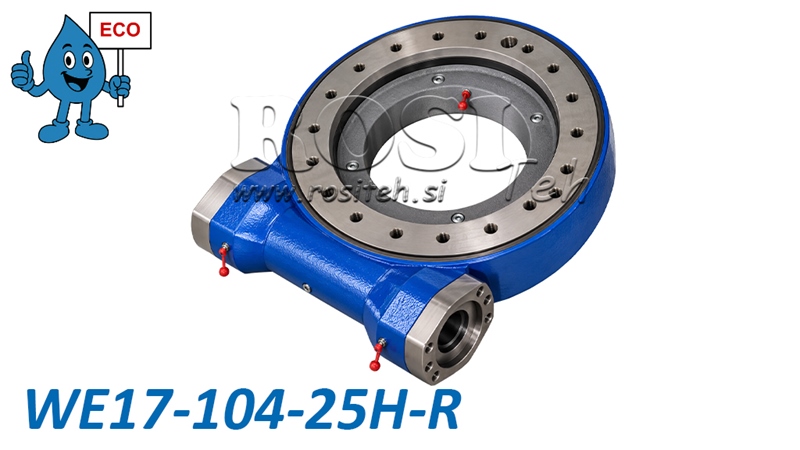

ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA17 - 13,2 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 104:1 - ECO
| Τεχνικές πληροφορίες | |
| Προμηθευτής: | Κίνα |
| Εγγύηση: | 6 μήνες |
| Επιστροφές ή Ανταλλαγές: | 14 ημέρες |
| Βάρος προϊόντος: | 94 kg |
| Μοντέλο: | WEA17 - ECO |
| Στατική φέρουσα ικανότητα αξονικού φορτίου: | 1166 kN |
| Στατική φέρουσα ικανότητα ακτινικού φορτίου: | 435 kN |
| Εύρος περιστροφής: | 360° (συνεχής) |
| Σχέση μετάδοσης: | 86:1 |
| Μέγιστη ταχύτητα εξόδου: | ≤ 2 rpm |
| Ροπή ανατροπής: | 142,4 kNm |
| Οπισθοχάρη: | ≤ 0,15° |
| Εξωτερική διάμετρος συγκροτήματος περιστροφής: | 566 mm |
| Ροπή συγκράτησης: | 72,3 kNm |
| Άξονας εισόδου: | Ø25 mm |
| Ροπή εξόδου: | 12,96 kNm |
Περιγραφή
Οι περιστροφικές μονάδες κίνησης με ατέρμονα κοχλία της σειράς WEA από τη σειρά ECO προσφέρουν μια ισχυρή, στιβαρή και οικονομικά αποδοτική λύση για την ελεγχόμενη περιστροφή βαρέων κατασκευών και μηχανημάτων. Συνδυάζουν έναν μειωτήρα με ατέρμονα κοχλία και ένα έδρανο περιστροφής σε μια συμπαγή μονάδα, επιτρέποντας τη μετάδοση υψηλής ροπής, ενώ υποστηρίζουν αξονικά, ακτινικά φορτία και φορτία ανατροπής.
Η σειρά WEA ECO προσφέρει εξαιρετική σχέση ποιότητας-τιμής και είναι κατάλληλη για εφαρμογές σε γεωργικά, δασοκομικά, κατασκευαστικά και βιομηχανικά μηχανήματα, όπου απαιτούνται υψηλή ροπή περιστροφής και ακριβής τοποθέτηση φορτίου.
Πώς λειτουργεί μια περιστροφική μονάδα κίνησης με ατέρμονα κοχλία
Μια περιστροφική μονάδα κίνησης με ατέρμονα κοχλία λειτουργεί με βάση την αρχή της μετάδοσης με ατέρμονα κοχλία, όπου ένας ατέρμονας κοχλίας κινεί έναν οδοντωτό δακτύλιο περιστροφής. Αυτός ο σχεδιασμός παρέχει υψηλή σχέση μείωσης, υψηλή ροπή εξόδου και αργή, ομαλή και ελεγχόμενη περιστροφή. Η μονάδα κίνησης μπορεί να λειτουργήσει με κατάλληλο υδραυλικό κινητήρα. Ο σχεδιασμός της επιτρέπει συνεχή περιστροφή 360°, ενώ το ενσωματωμένο έδρανο περιστροφής υποστηρίζει υψηλές αξονικές και ακτινικές δυνάμεις, καθώς και ροπές ανατροπής, καθιστώντας τη μονάδα κίνησης κατάλληλη για απαιτητικές συνθήκες λειτουργίας.
Βασικά πλεονεκτήματα
-
Σειρά ECO – μια προσιτή λύση που προσφέρει εξαιρετική σχέση ποιότητας-τιμής.
-
Υψηλή ροπή εξόδου για την περιστροφή βαρέων κατασκευών και φορτίων.
-
Συμπαγής και στιβαρός σχεδιασμός με ενσωματωμένο έδρανο περιστροφής.
-
Δυνατότητα συνεχούς περιστροφής 360°.
-
Ακριβής και ελεγχόμενη περιστροφή με υψηλή σχέση μείωσης.
-
Υψηλή φέρουσα ικανότητα αξονικών και ακτινικών φορτίων.
-
Υψηλή αντίσταση σε ροπές ανατροπής.
-
Υλικά υψηλής ποιότητας και θερμικά κατεργασμένα εξαρτήματα μετάδοσης.
-
Ευρεία γκάμα μοντέλων για διαφορετικά φορτία και εφαρμογές.
Εφαρμογές
Οι περιστροφικές μονάδες κίνησης με ατέρμονα κοχλία της σειράς WEA ECO χρησιμοποιούνται σε διάφορους κλάδους, ιδιαίτερα σε εφαρμογές που απαιτούν αξιόπιστη περιστροφή και τοποθέτηση εξαρτημάτων και συγκροτημάτων βαρέων μηχανημάτων.
-
Δασοκομικά μηχανήματα – δασοκομικά ρυμουλκούμενα, γερανοί και περιστρεφόμενες κατασκευές.
-
Γεωργικά μηχανήματα – περιστρεφόμενοι βραχίονες, παρελκόμενα και γεωργικός εξοπλισμός.
-
Μηχανήματα κατασκευών – γερανοί, ανυψωτικός εξοπλισμός και περιστρεφόμενες πλατφόρμες.
-
Βιομηχανικός εξοπλισμός – διατάξεις τοποθέτησης, περιστροφικές τράπεζες και συστήματα διαχείρισης υλικών.
-
Οχήματα μεταφοράς και ειδικού σκοπού – περιστρεφόμενα συγκροτήματα και εξοπλισμός τοποθετημένος σε οχήματα.
Υλικά και κατασκευή
Οι περιστροφικές μονάδες κίνησης με ατέρμονα κοχλία της σειράς WEA ECO κατασκευάζονται από χάλυβες υψηλής ποιότητας, οι οποίοι παρέχουν μηχανική αντοχή, αντοχή στη φθορά και μεγάλη διάρκεια ζωής με σωστή συντήρηση.
Τα εξαρτήματα μετάδοσης μπορεί να κατασκευάζονται από ποιότητες χάλυβα 45, 50Mn, 42CrMo ή 42CrMo4, ενώ οι ατέρμονες κοχλίες μπορεί να κατασκευάζονται από χάλυβα 42CrMo ή 20CrMoTi. Επιλεγμένα εξαρτήματα υποβάλλονται σε θερμική κατεργασία για τη βελτίωση της σκληρότητας και της αντοχής στη φθορά.
Η σκληρότητα των σκληρυμένων επιφανειών των διαδρόμων κύλισης κυμαίνεται από 55 έως 62 HRC, ενώ η επιφανειακή σκληρότητα του συγκροτήματος ατέρμονου γραναζιού κυμαίνεται από 58 έως 62 HRC.
Η περιστροφική μονάδα κίνησης με ατέρμονα κοχλία λιπαίνεται εργοστασιακά πριν από την παράδοση.
Διαστάσεις WEA17 - ECO

Διάγραμμα οριακού φορτίου
Το διάγραμμα δείχνει τους επιτρεπόμενους συνδυασμούς αξονικού φορτίου και ροπής ανατροπής για την περιστροφική μονάδα κίνησης με ατέρμονα κοχλία WEA17. Καθώς αυξάνεται το αξονικό φορτίο, μειώνεται η επιτρεπόμενη ροπή ανατροπής. Για τη σωστή επιλογή και την ασφαλή λειτουργία της περιστροφικής μονάδας κίνησης, πρέπει να τηρούνται τα όρια φορτίου που καθορίζονται από τον κατασκευαστή.

Οριζόντιος άξονας: Αξονικό φορτίο σε kN.
Κατακόρυφος άξονας: Ροπή ανατροπής σε kNm.
Σκιασμένη περιοχή: Επιτρεπόμενοι συνδυασμοί φορτίων σύμφωνα με το διάγραμμα του κατασκευαστή.
Οριακή καμπύλη: Μέγιστο επιτρεπόμενο συνδυασμένο φορτίο που δεν πρέπει να υπερβαίνεται.
