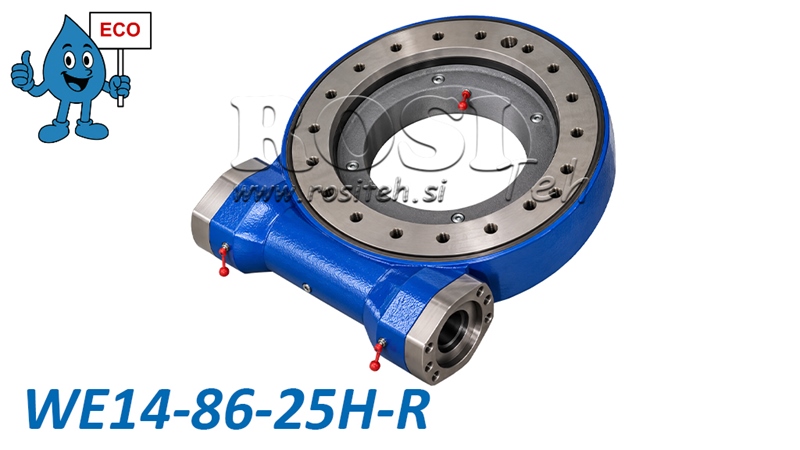

    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA14 - 11 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 86:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA14 - 11 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 86:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA14 - 11 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 86:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA14 - 11 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 86:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA14 - 11 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 86:1 - ECO
    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA14 - 11 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 86:1 - ECO

    ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ WEA14 - 11 kNm - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 86:1 - ECO

    Ο υδραυλικός κινητήρας ΔΕΝ περιλαμβάνεται στην αγορά του περιστροφικού μηχανισμού με ατέρμονα κοχλία.
    Κωδικός προϊόντος:
    14971
    OEM:
    9990000182046
    Συντελεστής φόρου
    22 %
    Τιμή χωρίς ΦΠΑ:
    827,87 EUR
    Τιμή με ΦΠΑ:
    1.010,00 EUR
    Ref:
    16
    ΠΡΟΣΘΗΚΗ ΣΤΟ ΚΑΛΑΘΙ
    Τεχνικές πληροφορίες
    Προμηθευτής: Κίνα
    Εγγύηση: 6 μήνες
    Επιστροφές ή Αντικαταστάσεις: 14 ημέρες
    Βάρος προϊόντος: 75 kg
    Μοντέλο: WEA14 - ECO
    Στατική ικανότητα αξονικού φορτίου: 950 kN
    Στατική ικανότητα ακτινικού φορτίου: 360 kN
    Εύρος περιστροφής: 360° (συνεχής)
    Σχέση μετάδοσης: 86:1
    Μέγιστη ταχύτητα εξόδου: ≤ 2 rpm
    Ροπή ανατροπής: 71,2 kNm
    Γωνιακό διάκενο: ≤ 0,17°
    Εξωτερική διάμετρος συγκροτήματος περιστροφής: 480 mm
    Ροπή συγκράτησης: 48 kNm
    Άξονας εισόδου: Ø25 mm
    Ροπή εξόδου: 10,8 kNm



    Περιγραφή



    Οι μονάδες περιστροφής με ατέρμονα κοχλία σειράς WEA από τη γραμμή ECO προσφέρουν μια ισχυρή, στιβαρή και οικονομικά αποδοτική λύση για την ελεγχόμενη περιστροφή βαρέων κατασκευών και μηχανημάτων. Συνδυάζουν έναν μειωτήρα ατέρμονα κοχλία και ένα ρουλεμάν περιστροφής σε μια συμπαγή μονάδα, επιτρέποντας τη μετάδοση υψηλής ροπής, ενώ υποστηρίζουν αξονικά, ακτινικά φορτία και φορτία ροπής ανατροπής.



    Η σειρά WEA ECO προσφέρει εξαιρετική σχέση ποιότητας-τιμής και είναι κατάλληλη για εφαρμογές σε γεωργικά, δασοκομικά, κατασκευαστικά και βιομηχανικά μηχανήματα, όπου απαιτούνται υψηλή ροπή περιστροφής και ακριβής τοποθέτηση φορτίου.



    Πώς λειτουργεί μια μονάδα περιστροφής με ατέρμονα κοχλία



    Μια μονάδα περιστροφής με ατέρμονα κοχλία λειτουργεί με βάση την αρχή μετάδοσης με ατέρμονα κοχλία, κατά την οποία ένας ατέρμονας κοχλίας κινεί έναν οδοντωτό δακτύλιο περιστροφής. Αυτός ο σχεδιασμός παρέχει υψηλή σχέση μείωσης, υψηλή ροπή εξόδου και αργή, ομαλή και ελεγχόμενη περιστροφή. Η μονάδα μπορεί να λειτουργήσει με κατάλληλο υδραυλικό μοτέρ. Ο σχεδιασμός της επιτρέπει συνεχή περιστροφή 360°, ενώ το ενσωματωμένο ρουλεμάν περιστροφής υποστηρίζει υψηλές αξονικές και ακτινικές δυνάμεις, καθώς και ροπές ανατροπής, καθιστώντας τη μονάδα κατάλληλη για απαιτητικές συνθήκες λειτουργίας.





    Κύρια πλεονεκτήματα



    • Γραμμή ECO – μια προσιτή λύση που προσφέρει εξαιρετική σχέση ποιότητας-τιμής.

    • Υψηλή ροπή εξόδου για την περιστροφή βαρέων κατασκευών και φορτίων.

    • Συμπαγής και στιβαρή κατασκευή με ενσωματωμένο ρουλεμάν περιστροφής.

    • Δυνατότητα συνεχούς περιστροφής 360°.

    • Ακριβής και ελεγχόμενη περιστροφή με υψηλή σχέση μείωσης.

    • Υψηλή ικανότητα αξονικού και ακτινικού φορτίου.

    • Υψηλή αντοχή σε ροπές ανατροπής.

    • Υλικά υψηλής ποιότητας και θερμικά κατεργασμένα εξαρτήματα γραναζιών.

    • Ευρεία γκάμα μοντέλων για διαφορετικά φορτία και εφαρμογές.





    Εφαρμογές



    Οι μονάδες περιστροφής με ατέρμονα κοχλία σειράς WEA ECO χρησιμοποιούνται σε διάφορους κλάδους, ιδιαίτερα σε εφαρμογές που απαιτούν αξιόπιστη περιστροφή και τοποθέτηση εξαρτημάτων και συγκροτημάτων βαρέων μηχανημάτων.

    • Δασοκομικά μηχανήματα – δασοκομικά ρυμουλκούμενα, γερανοί και περιστρεφόμενες κατασκευές.

    • Γεωργικά μηχανήματα – περιστρεφόμενοι βραχίονες, παρελκόμενα και γεωργικός εξοπλισμός.

    • Κατασκευαστικά μηχανήματα – γερανοί, ανυψωτικός εξοπλισμός και περιστρεφόμενες πλατφόρμες.

    • Βιομηχανικός εξοπλισμός – διατάξεις τοποθέτησης, περιστροφικά τραπέζια και συστήματα διαχείρισης υλικών.

    • Οχήματα μεταφοράς και ειδικού σκοπού – περιστρεφόμενα συγκροτήματα και εξοπλισμός τοποθετημένος σε όχημα.



    Υλικά και κατασκευή



    Οι μονάδες περιστροφής με ατέρμονα κοχλία σειράς WEA ECO κατασκευάζονται από χάλυβες υψηλής ποιότητας, οι οποίοι παρέχουν μηχανική αντοχή, αντοχή στη φθορά και μεγάλη διάρκεια ζωής με σωστή συντήρηση.



    Τα εξαρτήματα γραναζιών μπορούν να κατασκευάζονται από ποιότητες χάλυβα 45, 50Mn, 42CrMo ή 42CrMo4, ενώ οι ατέρμονες κοχλίες μπορούν να κατασκευάζονται από χάλυβα 42CrMo ή 20CrMoTi. Επιλεγμένα εξαρτήματα υποβάλλονται σε θερμική κατεργασία για τη βελτίωση της σκληρότητας και της αντοχής στη φθορά.



    Η σκληρότητα των σκληρυμένων επιφανειών κύλισης κυμαίνεται από 55 έως 62 HRC, ενώ η επιφανειακή σκληρότητα του συγκροτήματος ατέρμονα κοχλία κυμαίνεται από 58 έως 62 HRC.



    Η μονάδα περιστροφής με ατέρμονα κοχλία είναι προλιπασμένη από το εργοστάσιο.



    Διαστάσεις WEA14 - ECO





    Διάγραμμα οριακού φορτίου



    Το διάγραμμα δείχνει τους επιτρεπόμενους συνδυασμούς αξονικού φορτίου και ροπής ανατροπής για τη μονάδα περιστροφής με ατέρμονα κοχλία WEA14 . Καθώς αυξάνεται το αξονικό φορτίο, μειώνεται η επιτρεπόμενη ροπή ανατροπής. Για τη σωστή επιλογή και την ασφαλή λειτουργία της μονάδας περιστροφής, πρέπει να τηρούνται τα όρια φορτίου που καθορίζονται από τον κατασκευαστή.





    Οριζόντιος άξονας: Αξονικό φορτίο σε kN.

    Κατακόρυφος άξονας: Ροπή ανατροπής σε kNm.

    Σκιασμένη περιοχή: Επιτρεπόμενοι συνδυασμοί φορτίων σύμφωνα με το διάγραμμα του κατασκευαστή.

    Οριακή καμπύλη: Μέγιστο επιτρεπόμενο συνδυασμένο φορτίο που δεν πρέπει να υπερβαίνεται.
