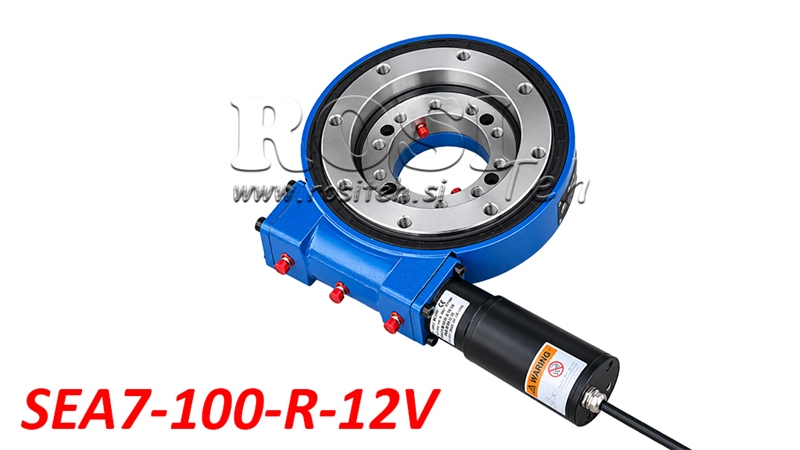

ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΑΤΕΡΜΟΝΑ ΚΟΧΛΙΑ ΣΕΙΡΑ SEA7-100-R ΜΕ ΗΛΕΚΤΡΙΚΟ ΚΙΝΗΤΗΡΑ 12V - ΣΧΕΣΗ ΜΕΤΑΔΟΣΗΣ 71:1 - ECO

Περιγραφή

Οι περιστροφικοί μηχανισμοί ατέρμονα κοχλία της σειράς SEA7 με ηλεκτροκινητήρα 12 V προσφέρουν μια συμπαγή, στιβαρή και οικονομικά αποδοτική λύση για ηλεκτρικά κινούμενη περιστροφή και ακριβή τοποθέτηση διαφόρων κατασκευών και εξοπλισμού. Συνδυάζουν μειωτήρα ατέρμονα κοχλία, έδρανο περιστροφής και ηλεκτροκινητήρα σε μία ενιαία λειτουργική μονάδα, ικανή να μεταδίδει υψηλή ροπή και να αντέχει αξονικά, ακτινικά και ανατρεπτικά φορτία.

Η σειρά SEA7 είναι κατάλληλη για εφαρμογές που απαιτούν αργή, ομαλή και ελεγχόμενη περιστροφή. Χάρη στον ενσωματωμένο ηλεκτροκινητήρα 12 V, ο μηχανισμός είναι ιδιαίτερα χρήσιμος για εξοπλισμό και οχήματα με ηλεκτρικό σύστημα 12 Volt, καθώς δεν απαιτεί πρόσθετο υδραυλικό σύστημα για τη λειτουργία του.

Τρόπος λειτουργίας του περιστροφικού μηχανισμού ατέρμονα κοχλία

Ο περιστροφικός μηχανισμός ατέρμονα κοχλία λειτουργεί βάσει της αρχής της μετάδοσης με ατέρμονα κοχλία, όπου ο ηλεκτροκινητήρας κινεί έναν οδοντωτό δακτύλιο περιστροφής μέσω ενός άξονα ατέρμονα κοχλία. Αυτός ο σχεδιασμός παρέχει υψηλή σχέση μείωσης, υψηλή ροπή και αργή, ομαλή και ελεγχόμενη περιστροφή.

Ο ενσωματωμένος ηλεκτροκινητήρας 12 V επιτρέπει ηλεκτρική λειτουργία χωρίς την ανάγκη υδραυλικής αντλίας, υδραυλικού κινητήρα ή υδραυλικών σωλήνων. Αυτό απλοποιεί την εγκατάσταση και επιτρέπει τη χρήση του μηχανισμού σε εξοπλισμό όπου δεν υπάρχει διαθέσιμο υδραυλικό σύστημα.

Ο μηχανισμός επιτρέπει συνεχή περιστροφή 360°, ενώ το ενσωματωμένο έδρανο περιστροφής υποστηρίζει αξονικές και ακτινικές δυνάμεις, καθώς και ροπές ανατροπής. Η μετάδοση με ατέρμονα κοχλία παρέχει επίσης υψηλή ροπή συγκράτησης, συμβάλλοντας στη σταθερότητα θέσης της περιστρεφόμενης κατασκευής.

Κύρια πλεονεκτήματα

• Ηλεκτρική κίνηση με συμπεριλαμβανόμενο ηλεκτροκινητήρα 12 V.

• Λειτουργία χωρίς την ανάγκη πρόσθετου υδραυλικού συστήματος.

• Συμπαγής και στιβαρή κατασκευή με ενσωματωμένο έδρανο περιστροφής.

• Δυνατότητα συνεχούς περιστροφής 360°.

• Υψηλή σχέση μείωσης για αργή και ακριβή περιστροφή.

• Υψηλή ροπή εξόδου και συγκράτησης.

• Υψηλή ικανότητα φορτίου υπό αξονικά και ακτινικά φορτία.

• Ικανότητα αντοχής σε υψηλές ροπές ανατροπής.

• Απλοποιημένη εγκατάσταση σε εξοπλισμό με ηλεκτρικό σύστημα 12 Volt.

• Ευρύ φάσμα εφαρμογών σε γεωργικά, δασικά, κατασκευαστικά και βιομηχανικά μηχανήματα.

Εφαρμογές

Οι περιστροφικοί μηχανισμοί ατέρμονα κοχλία της σειράς SEA7 με ηλεκτροκινητήρες είναι κατάλληλοι για διάφορες εφαρμογές που απαιτούν ηλεκτρικά ελεγχόμενη περιστροφή, τοποθέτηση ή κίνηση δομικών συγκροτημάτων.

• Γεωργικά μηχανήματα – περιστρεφόμενα παρελκόμενα, ρυθμιζόμενες κατασκευές και γεωργικός εξοπλισμός.

• Δασικά μηχανήματα – περιστροφικοί μηχανισμοί, μικρότερος εξοπλισμός διαχείρισης υλικών και βοηθητικά συγκροτήματα εργασίας.

• Κατασκευαστικά μηχανήματα – περιστρεφόμενες πλατφόρμες, συστήματα τοποθέτησης και εξειδικευμένες κατασκευές.

• Βιομηχανικός εξοπλισμός – περιστροφικά τραπέζια, διατάξεις τοποθέτησης και συστήματα διαχείρισης υλικών.

• Οχήματα μεταφοράς και ειδικού σκοπού – ηλεκτρικά λειτουργούμενοι περιστροφικοί μηχανισμοί και εξοπλισμός τοποθετημένος σε όχημα.

• Συστήματα ηλιακής παρακολούθησης – περιστρεφόμενα στηρίγματα και συστήματα ρύθμισης της θέσης φωτοβολταϊκών πάνελ.

Κατασκευή και απόδοση

Ο περιστροφικός μηχανισμός ατέρμονα κοχλία SEA7 διαθέτει στιβαρό σχεδιασμό που συνδυάζει μετάδοση με γρανάζια και έδρανο περιστροφής σε ένα συμπαγές περίβλημα. Η κατασκευή του επιτρέπει την αντοχή σε διάφορους τύπους φορτίων, καθιστώντας τον κατάλληλο για ενσωμάτωση σε πολυάριθμα μηχανικά συστήματα.

Ο μηχανισμός διαθέτει σχέση μείωσης 71:1, μέγιστη ταχύτητα περιστροφής εξόδου 1,4 rpm και ονομαστική ροπή εξόδου 210 Nm. Η στατική ικανότητα αξονικού φορτίου είναι 133 kN, η στατική ικανότητα ακτινικού φορτίου είναι 53 kN και η μέγιστη ροπή ανατροπής είναι 13,5 kNm.

Η ροπή συγκράτησης είναι 10,4 kNm, παρέχοντας αποτελεσματική αντίσταση σε εξωτερικά περιστροφικά φορτία. Κατά τη λειτουργία, πρέπει να λαμβάνονται υπόψη τα επιτρεπόμενα φορτία, η μέθοδος εγκατάστασης και το κατάλληλο σύστημα ηλεκτρικού ελέγχου.

Ηλεκτρική σύνδεση και έλεγχος

Ο περιστροφικός μηχανισμός ατέρμονα κοχλία είναι εξοπλισμένος με ηλεκτροκινητήρα 12 V DC με καθορισμένο μέγιστο ρεύμα 14 A. Είναι κατάλληλος για σύνδεση σε κατάλληλη τροφοδοσία 12 Volt.

Για τη λειτουργία πρέπει να προβλέπονται κατάλληλα ηλεκτρικά χειριστήρια, προστασία τροφοδοσίας και ηλεκτρικά καλώδια σωστής διατομής. Η μέθοδος ελέγχου εξαρτάται από τις απαιτήσεις της συγκεκριμένης εφαρμογής.

Ο ηλεκτροκινητήρας περιλαμβάνεται με τον περιστροφικό μηχανισμό ατέρμονα κοχλία.

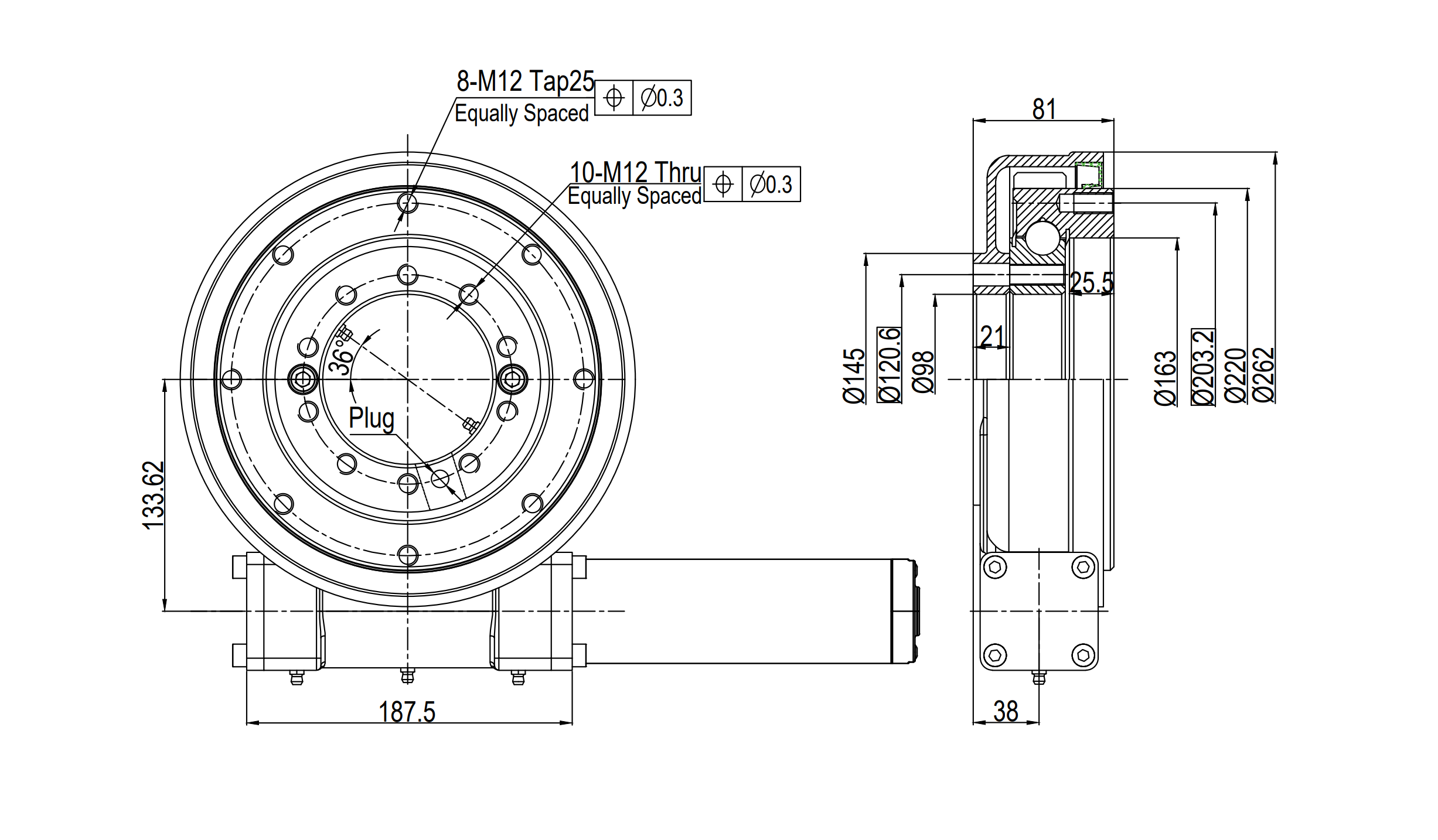

Διαστάσεις SAE07 - ECO

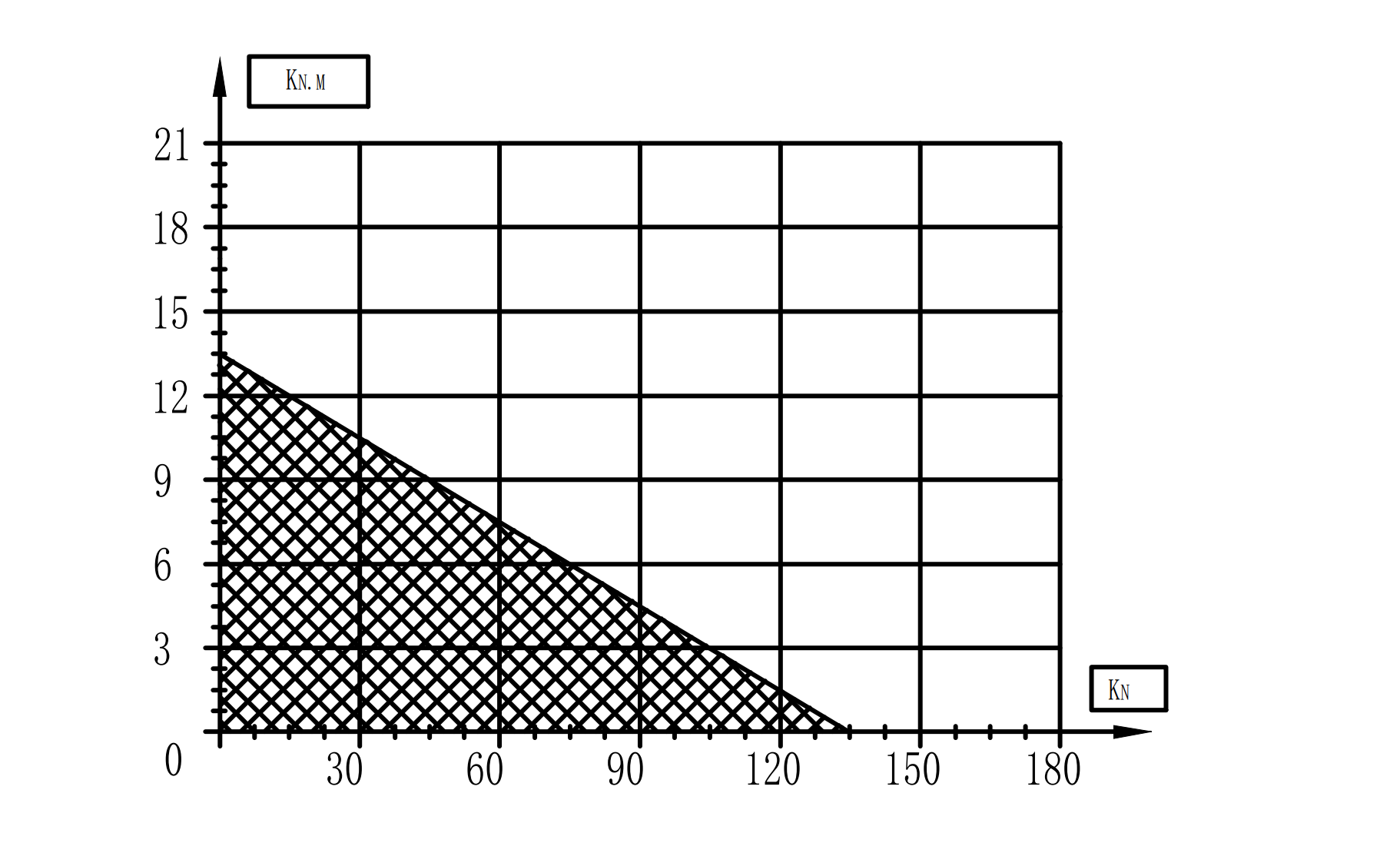

Διάγραμμα ικανότητας φορτίου

Το διάγραμμα δείχνει τους επιτρεπόμενους συνδυασμούς αξονικού φορτίου και ροπής ανατροπής για τον περιστροφικό μηχανισμό ατέρμονα κοχλία SEA7. Καθώς αυξάνεται το αξονικό φορτίο, μειώνεται η επιτρεπόμενη ροπή ανατροπής. Για να διασφαλιστεί η σωστή επιλογή και η ασφαλής λειτουργία του μηχανισμού, πρέπει να τηρούνται οι οριακές τιμές που καθορίζονται από τον κατασκευαστή.

Οριζόντιος άξονας: αξονικό φορτίο σε kN.

Κατακόρυφος άξονας: ροπή ανατροπής σε kNm.

Επισημασμένη περιοχή: επιτρεπόμενοι συνδυασμοί φορτίων σύμφωνα με το διάγραμμα του κατασκευαστή.

Οριακή καμπύλη: όριο συνδυασμένου φορτίου που δεν πρέπει να υπερβαίνεται.
