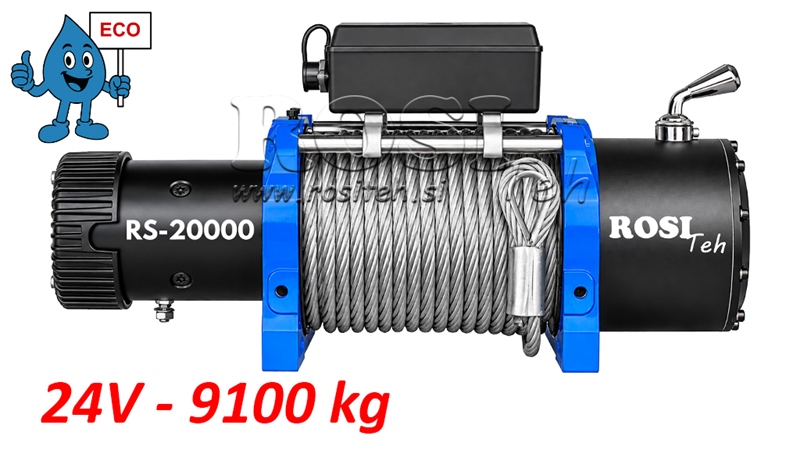

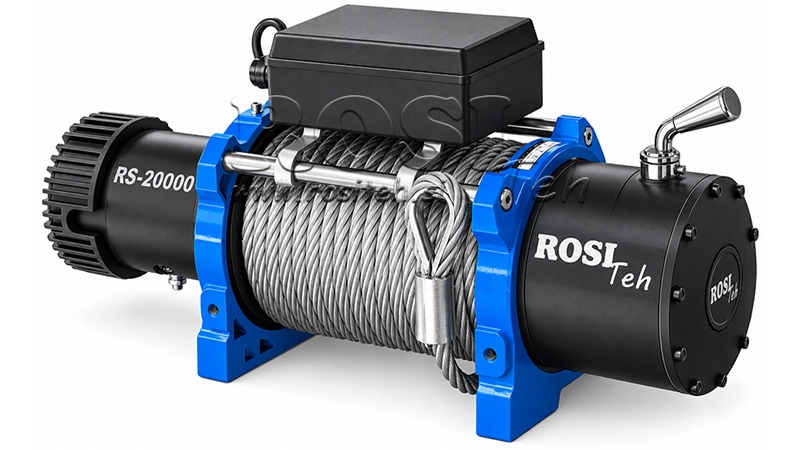

24 V ΗΛΕΚΤΡΙΚΌ ΒΑΡΟΎΛΚΟ RS-20000 - 9100 KG - ΣΥΡΜΑΤΌΣΧΟΙΝΟ - ECO
| Τεχνικές πληροφορίες | |
| Προμηθευτής: | Κίνα |
| Επιστροφή ή αντικατάσταση: | 14 ημέρες |
| Εγγύηση: | 6 μήνες |
| Βάρος προϊόντος: | 59,6 kg |
| Διαστάσεις: | 618 x 196 x 260 mm |
| Ελκτική ικανότητα: | 9100 kg (20000 lbs) |
| Μετάδοση γραναζιών: | Πλανητικό σύστημα 4 σταδίων |
| Σχέση μετάδοσης: | 469:1 |
| Συμπλέκτης: | Περιστροφικό κουμπί (180°) |
| Διάμετρος και μήκος τυμπάνου: | 89 x 224 mm |
| Συρματόσχοινο: | Γαλβανισμένο χαλύβδινο συρματόσχοινο (12 mm x 26 m) |
| Συνιστώμενη μπαταρία: | Τουλάχιστον 12 Ah |
| Διαστάσεις στερέωσης: | 254 x 114,3 mm |
| Τροφοδοσία: | Ηλεκτρική (μέσω μπαταρίας) |
| Κινητήρας: | Ηλεκτροκινητήρας 24V DC - 7,8 HP (στεγανοποιημένος) |
| Τάση: | 24 V (DC) |
| Χειρισμός: | Ενσύρματο και ασύρματο τηλεχειριστήριο |
Περιγραφή
Το ηλεκτρικό βαρούλκο RS-20000 (24 V) είναι μια εξαιρετικά ισχυρή και οικονομικά αποδοτική λύση από τη σειρά ECO, σχεδιασμένη για έλξη βαρέων φορτίων και χρήση σε απαιτητικές συνθήκες εργασίας. Με ονομαστική ελκτική ικανότητα έως 9100 kg (20,000 lbs), είναι κατάλληλο για βαρέως τύπου οχήματα εκτός δρόμου και οχήματα γενικής χρήσης, ρυμουλκούμενα, οχήματα οδικής βοήθειας/ανάκτησης, γεωργικά και δασικά μηχανήματα, καθώς και για άλλες εφαρμογές όπου απαιτείται υψηλή και ελεγχόμενη δύναμη έλξης.
Το βαρούλκο λειτουργεί με τροφοδοσία 24 V DC και κινείται από ισχυρό ηλεκτροκινητήρα 7,8 HP. Το πλανητικό σύστημα γραναζιών τεσσάρων σταδίων με σχέση μετάδοσης 469:1 παρέχει υψηλή ροπή και αποδοτική μετάδοση ισχύος στο τύμπανο. Η ονομαστική ελκτική ικανότητα έως 9100 kg (20,000 lbs) ισχύει για την πρώτη στρώση του χαλύβδινου συρματόσχοινου. Καθώς αυξάνεται ο αριθμός των στρώσεων του συρματόσχοινου στο τύμπανο, η διαθέσιμη ελκτική ικανότητα μειώνεται σταδιακά, κάτι που είναι χαρακτηριστικό όλων των βαρούλκων με τύμπανο.
Το RS-20000 είναι εξοπλισμένο με γαλβανισμένο χαλύβδινο συρματόσχοινο διαμέτρου 12 mm και μήκους 26 m. Ο περιστρεφόμενος μοχλός συμπλέκτη 180° επιτρέπει τη μεταγωγή του βαρούλκου σε λειτουργία ελεύθερης εκτύλιξης για ταχύτερη χειροκίνητη εκτύλιξη του συρματόσχοινου. Το βαρούλκο μπορεί να χειριστεί είτε με το ενσύρματο είτε με το ασύρματο τηλεχειριστήριο.
Πιο συνηθισμένες εφαρμογές:
-
Ανάκτηση και έλξη βαρέων οχημάτων (υποβοήθηση οχημάτων που έχουν ακινητοποιηθεί σε λάσπη, χιόνι ή δύσκολο έδαφος).
-
Χρήση σε οχήματα οδικής βοήθειας/ανάκτησης και ρυμουλκούμενα (φόρτωση, έλξη και τοποθέτηση οχημάτων, μηχανημάτων και άλλων βαρέων φορτίων).
-
Έλξη ξυλείας και βαρέων φορτίων (μετακίνηση κορμών, εξοπλισμού και υλικών σε μικρότερες αποστάσεις).
-
Γεωργικές και δασικές εργασίες (έλξη μηχανημάτων, εξοπλισμού ή φορτίων σε περιοχές με δύσκολη πρόσβαση).
-
Χρήση σε βαρέως τύπου οχήματα εκτός δρόμου και οχήματα γενικής χρήσης όπου απαιτείται υψηλή ελκτική ικανότητα.
-
Εργασίες εγκατάστασης και συντήρησης (ελεγχόμενη μετακίνηση και τοποθέτηση βαρέων εξαρτημάτων, μηχανημάτων ή εξοπλισμού).
Γιατί να επιλέξετε ηλεκτρικό βαρούλκο αντί για χειροκίνητη έλξη;
-
πολύ υψηλή ελκτική ικανότητα έως 9100 kg (20,000 lbs),
-
ομαλή και ελεγχόμενη έλξη,
-
ισχυρός ηλεκτροκινητήρας 7,8 HP,
-
ανθεκτικό γαλβανισμένο χαλύβδινο συρματόσχοινο,
-
λιγότερη σωματική προσπάθεια από τον χρήστη,
-
ταχύτερη και πιο αποδοτική λειτουργία.
Για βαρύτερα φορτία ή πιο απαιτητικές συνθήκες έλξης, συνιστούμε τη χρήση κατάλληλης τροχαλίας snatch block, η οποία σας επιτρέπει να:
-
αυξήσετε τη διαθέσιμη ελκτική ικανότητα,
-
μειώσετε το φορτίο στο βαρούλκο,
-
διευκολύνετε τη μετακίνηση βαρέων φορτίων,
-
συμβάλετε στην παράταση της διάρκειας ζωής του βαρούλκου.
Το ηλεκτρικό βαρούλκο RS-20000 ECO αποτελεί ιδανική επιλογή για χρήστες που χρειάζονται ένα ισχυρό ηλεκτρικό βαρούλκο 24 V με χαλύβδινο συρματόσχοινο και ελκτική ικανότητα έως 9100 kg για απαιτητικές επαγγελματικές και ιδιωτικές εφαρμογές.
Η συσκευασία περιλαμβάνει:
-
ηλεκτρικό βαρούλκο RS-20000 ECO,
-
χαλύβδινο συρματόσχοινο,
-
γάντζο για χαλύβδινο συρματόσχοινο,
-
ενσύρματο και ασύρματο τηλεχειριστήριο,
-
καλώδια ηλεκτρικής σύνδεσης,
-
οδηγό συρματόσχοινου με ράουλα,
-
βίδες στερέωσης.


Επιλογή καλωδίων και ασφαλειών για την εγκατάσταση βαρούλκου ανά μοντέλο
| Μοντέλο | Τάση | Ασφάλεια | Απόσταση μεταξύ βαρούλκου και μπαταρίας | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Σημείωση: Χρησιμοποιείτε υψηλής ποιότητας χάλκινα καλώδια με κατάλληλη διατομή για την τροφοδοσία του ηλεκτρικού βαρούλκου. Καθώς αυξάνεται η απόσταση μεταξύ της μπαταρίας και του βαρούλκου, απαιτείται μεγαλύτερη διατομή καλωδίου λόγω πτώσης τάσης. Οι τιμές που εμφανίζονται αντιπροσωπεύουν τις συνιστώμενες ελάχιστες διατομές καλωδίων. Το πραγματικό μέγεθος καλωδίου εξαρτάται από τη μέγιστη κατανάλωση ρεύματος του βαρούλκου, το μήκος καλωδίου, τις συνθήκες λειτουργίας, τη θερμοκρασία και τη μέθοδο εγκατάστασης. Η απόσταση που εμφανίζεται στον πίνακα αντιπροσωπεύει τη μονή απόσταση μεταξύ της μπαταρίας και του βαρούλκου.
Διαστάσεις

Διάγραμμα συνδεσμολογίας

Διαστάσεις οδηγού συρματόσχοινου με ράουλα
