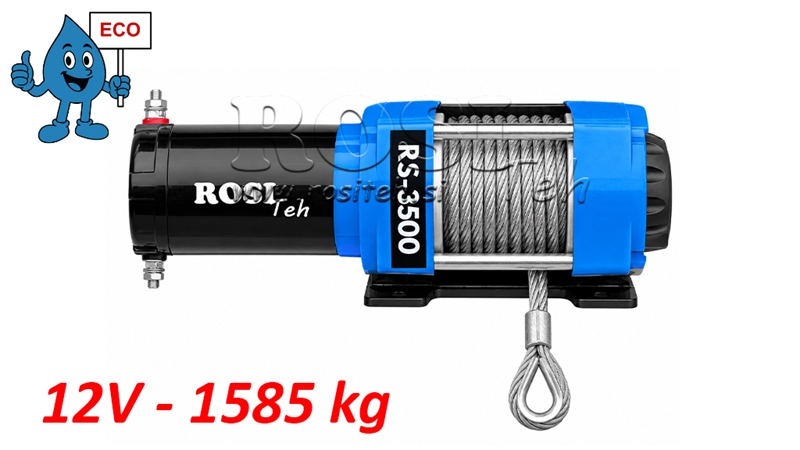

12 V ΗΛΕΚΤΡΙΚΌ ΒΑΡΟΎΛΚΟ RS-3500 - 1585 KG - ΣΥΡΜΑΤΌΣΧΟΙΝΟ - ECO
| Τεχνικές πληροφορίες | |
|
Προμηθευτής: |
Κίνα |
| Επιστροφή ή αλλαγή: | 14 ημέρες |
| Εγγύηση: | 6 μήνες |
| Βάρος: | 9,3 kg |
| Ελκτική δύναμη: | 1585 kg (3500 lbs) |
| Τροφοδοσία: | Ηλεκτρική (μέσω μπαταρίας ή συσσωρευτή) |
| Τάση: | 12 V (DC) |
| Συνιστώμενη μπαταρία: | Ελάχιστη 12 Ah |
| Έλεγχος λειτουργίας: | Ενσύρματο και ασύρματο τηλεχειριστήριο |
| Κινητήρας: | 3,5 HP (στεγανοποιημένος) |
| Μετάδοση με γρανάζια: | Πλανητική δύο σταδίων |
| Σχέση μετάδοσης: | 271:1 |
| Συμπλέκτης: | Περιστρεφόμενος πείρος |
| Διαστάσεις: | 320 mm x 114 mm x 120 mm |
| Διάμετρος και μήκος τυμπάνου: | 38 mm × 74 mm |
| Διαστάσεις βάσης στήριξης: | 76,2 mm x 124 mm |
| Συρματόσχοινο έλξης: | Χαλύβδινο συρματόσχοινο (5 mm x 10 m) |
Περιγραφή:
Το ηλεκτρικό βαρούλκο RS-3500 (12V) είναι μια αξιόπιστη και οικονομική λύση από τη σειρά ECO, σχεδιασμένη για την έλξη φορτίων μεσαίας καταπόνησης. Το RS-3500 είναι κατάλληλο για ATV και UTV, μικρότερα ρυμουλκούμενα, σκάφη, δασικές εργασίες και άλλες βοηθητικές εφαρμογές όπου απαιτείται ελεγχόμενη και ασφαλής έλξη.
Το βαρούλκο λειτουργεί με τροφοδοσία 12 V DC και παρέχει ονομαστική ελκτική ικανότητα έως 1585 kg (3500 lbs) στην πρώτη στρώση του χαλύβδινου συρματόσχοινου. Καθώς αυξάνεται ο αριθμός των στρώσεων του χαλύβδινου συρματόσχοινου στο τύμπανο, η διαθέσιμη ελκτική ικανότητα μειώνεται σταδιακά, κάτι που είναι χαρακτηριστικό για όλα τα βαρούλκα με τύμπανο.
Συνηθέστερες εφαρμογές:
- Ανάκτηση οχήματος (όταν ένα ATV, UTV ή μικρότερο όχημα κολλήσει σε λάσπη, χιόνι ή σε απότομο έδαφος).
- Έλξη ξυλείας και υλικών (μετακίνηση κορμών, κλαδιών ή άλλων φορτίων σε μικρότερες αποστάσεις, ιδιαίτερα σε δύσβατο έδαφος).
- Υποβοήθηση με σκάφη και ρυμουλκούμενα (έλξη σκάφους πάνω σε ρυμουλκούμενο ή υποβοήθηση στην τοποθέτηση φορτίου).
- Γεωργικές και δασικές εργασίες (μετακίνηση εξοπλισμού, μηχανημάτων ή φορτίων όταν δεν είναι διαθέσιμο τρακτέρ ή μεγαλύτερο βαρούλκο).
- Εργασίες εγκατάστασης και συντήρησης (ακριβής τοποθέτηση ή ευθυγράμμιση εξαρτημάτων κατά την εγκατάσταση).
Γιατί να χρησιμοποιήσετε ηλεκτρικό βαρούλκο αντί για χειροκίνητη έλξη;
- αυξημένη ασφάλεια
- σταθερή και ελεγχόμενη ελκτική δύναμη
- μειωμένος κίνδυνος τραυματισμού του χειριστή
- ταχύτερη και αποδοτικότερη λειτουργία
Για βαρύτερα φορτία ή μεγαλύτερες αποστάσεις έλξης, συνιστούμε τη χρήση ανοιγόμενης τροχαλίας, η οποία βοηθά:
- στην αύξηση της ελκτικής ικανότητας,
- στη μείωση του φορτίου στο βαρούλκο,
- στην παράταση της διάρκειας ζωής του βαρούλκου.
Η συσκευασία περιλαμβάνει:
- ηλεκτρικό βαρούλκο RS-3500 ECO,
- χαλύβδινο συρματόσχοινο,
- γάντζο για χαλύβδινο συρματόσχοινο,
- ενσύρματα και ασύρματα τηλεχειριστήρια,
- δέκτη και καλώδια ηλεκτρικής σύνδεσης,
- οδηγό συρματόσχοινου με ράουλα,
- μπουλόνια στερέωσης.

Επιλογή καλωδίων και ασφαλειών για την εγκατάσταση βαρούλκου ανά μοντέλο
| Μοντέλο | Τάση | Ασφάλεια | Απόσταση μεταξύ βαρούλκου και μπαταρίας | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Σημείωση: Χρησιμοποιήστε καλώδια χαλκού υψηλής ποιότητας με κατάλληλη διατομή για την τροφοδοσία του ηλεκτρικού βαρούλκου. Καθώς αυξάνεται η απόσταση μεταξύ της μπαταρίας και του βαρούλκου, απαιτείται μεγαλύτερη διατομή καλωδίου λόγω πτώσης τάσης. Οι τιμές που αναφέρονται αντιπροσωπεύουν τις συνιστώμενες ελάχιστες διατομές καλωδίων. Το πραγματικό μέγεθος του καλωδίου εξαρτάται από τη μέγιστη κατανάλωση ρεύματος του βαρούλκου, το μήκος του καλωδίου, τις συνθήκες λειτουργίας, τη θερμοκρασία και τη μέθοδο εγκατάστασης. Η απόσταση που εμφανίζεται στον πίνακα αντιπροσωπεύει τη μονή απόσταση μεταξύ της μπαταρίας και του βαρούλκου.
Διαστάσεις

Διάγραμμα συνδεσμολογίας

Διαστάσεις οδηγού συρματόσχοινου με ράουλα

| ΕΛΚΤΙΚΗ ΙΚΑΝΟΤΗΤΑ ΚΑΙ ΧΩΡΗΤΙΚΟΤΗΤΑ ΣΥΡΜΑΤΟΣΧΟΙΝΟΥ ΑΝΑ ΣΤΡΩΣΗ | |||||
| Στρώση χαλύβδινου συρματόσχοινου | 1 | 2 | 3 | 4 | |
| Ονομαστική ελκτική ικανότητα | (kg) | 1585 | 1331 | 1145 | 1005 |
| Χαλύβδινο συρματόσχοινο ανά στρώση | (m) | 2.6 | 5.7 | 9.1 | 13 |
| ΤΑΧΥΤΗΤΑ ΣΥΡΜΑΤΟΣΧΟΙΝΟΥ ΚΑΙ ΚΑΤΑΝΑΛΩΣΗ ΡΕΥΜΑΤΟΣ – ΠΡΩΤΗ ΣΤΡΩΣΗ | ||||||
| Ελκτική ικανότητα | (kg) | 0 | 450 | 900 | 1130 | 1585 (μέγ.) |
| Ταχύτητα συρματόσχοινου | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Κατανάλωση ρεύματος | (A) | 35 | 92 | 120 | 150 | 180 |
